ワイドネジシャックル

品番：SPW

幅が広いので、幅広のベルトなどにも使用できます。連結金具として使用します。

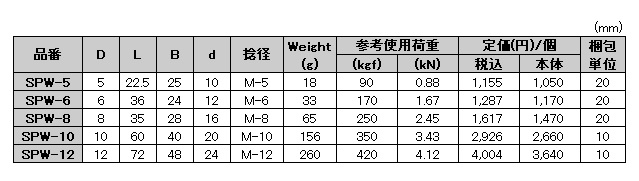

サイズ表

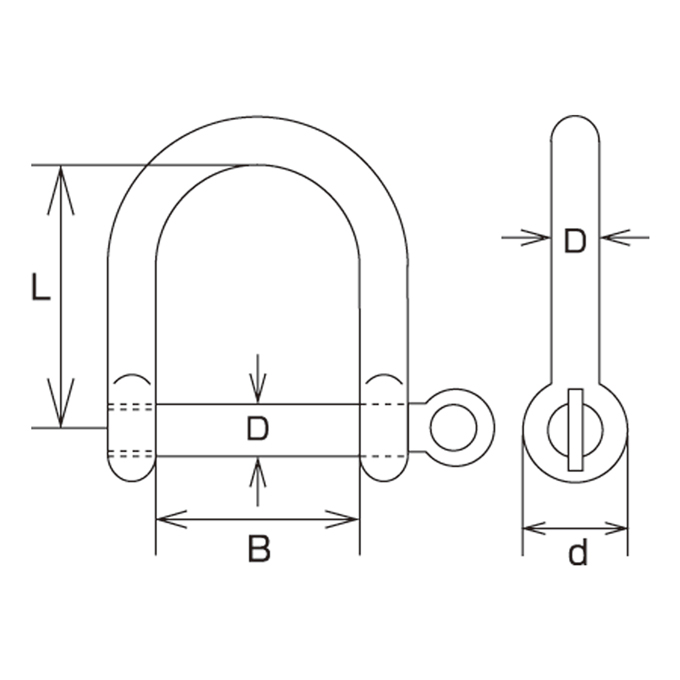

ワイドネジシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
SPW-5	5	22.5	25	10	M-5	18	90	0.88	1,155	1,050	20
SPW-6	6	36	24	12	M-6	33	170	1.67	1,287	1,170	20
SPW-8	8	35	28	16	M-8	65	250	2.45	1,617	1,470	20
SPW-10	10	60	40	20	M-10	156	350	3.43	2,926	2,660	10
SPW-12	12	72	48	24	M-12	260	420	4.12	4,004	3,640	10

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
