ロング板シャックル

品番：YSL

ネジシャックルより手軽でロングタイプなので、用途が広がります。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

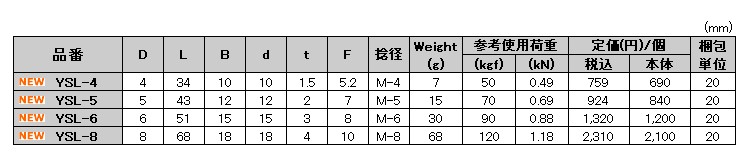

サイズ表

ロング板シャックル YSL

材質：ステンレス SUS304

（mm）

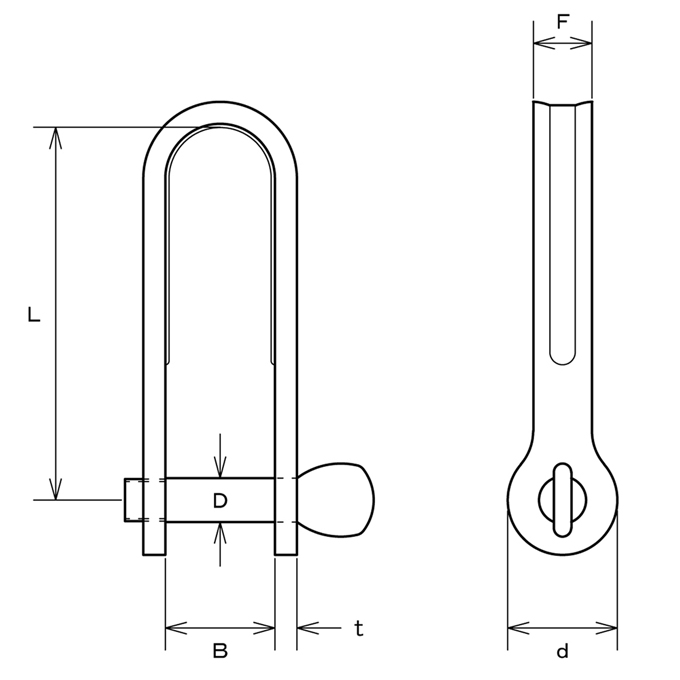

品番	D	L	B	d	t	F	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	F	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
YSL-4	4	34	10	10	1.5	5.2	M-4	7	50	0.49	759	690	20
YSL-5	5	43	12	12	2	7	M-5	15	70	0.69	924	840	20
YSL-6	6	51	15	15	3	8	M-6	30	90	0.88	1,320	1,200	20
YSL-8	8	68	18	18	4	10	M-8	68	120	1.18	2,310	2,100	20

キーワード

#水処理機器 #荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
