レバーピンシャックル

品番：LS

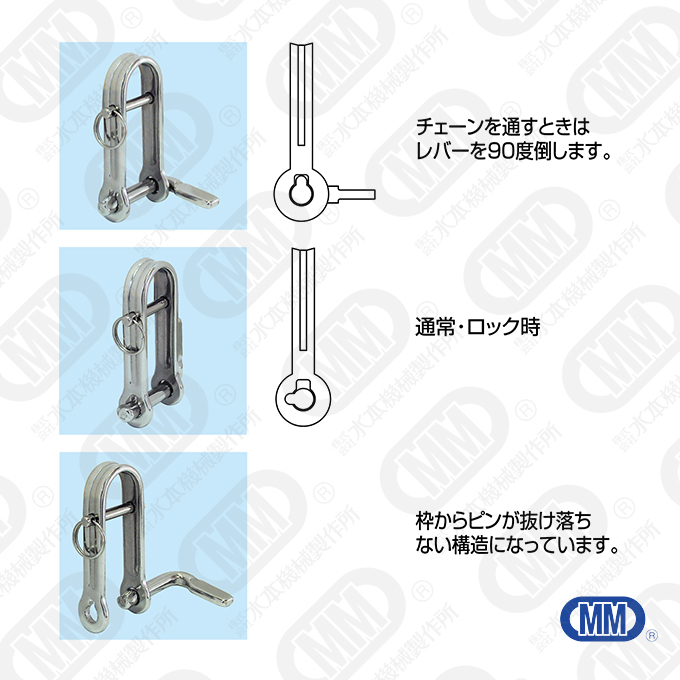

ピンが抜け落ちないタイプです。ピンのレバーを90度傾けるだけでとても手軽です。チェーン・ワイヤー・ロープなどの連結金具や、端末の金具のジョイントに使用します。

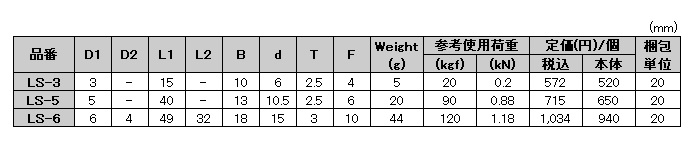

サイズ表

レバーピンシャックル

材質：ステンレス SUS304

（mm）

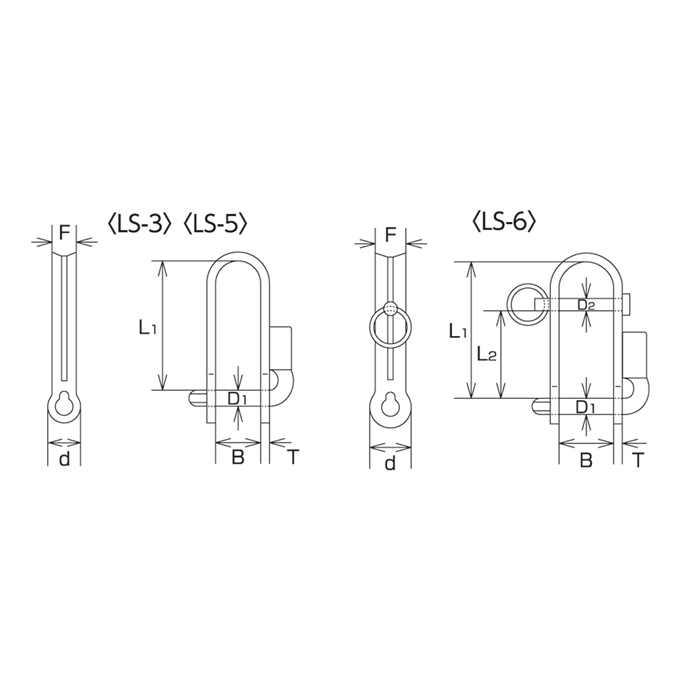

品番	D1	D2	L1	L2	B	d	T	F	Weight	参考使用荷重		定価(円)/個		梱包
品番	D1	D2	L1	L2	B	d	T	F	(g)	(kgf)	(kN)	税込	本体	単位
LS-3	3	-	15	-	10	6	2.5	4	5	20	0.20	572	520	20
LS-5	5	-	40	-	13	10.5	2.5	6	20	90	0.88	715	650	20
LS-6	6	4	49	32	18	15	3	10	44	120	1.18	1,034	940	20

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
