ネジシャックル

品番：SP

ねじ込みタイプのスタンダードなシャックルです。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

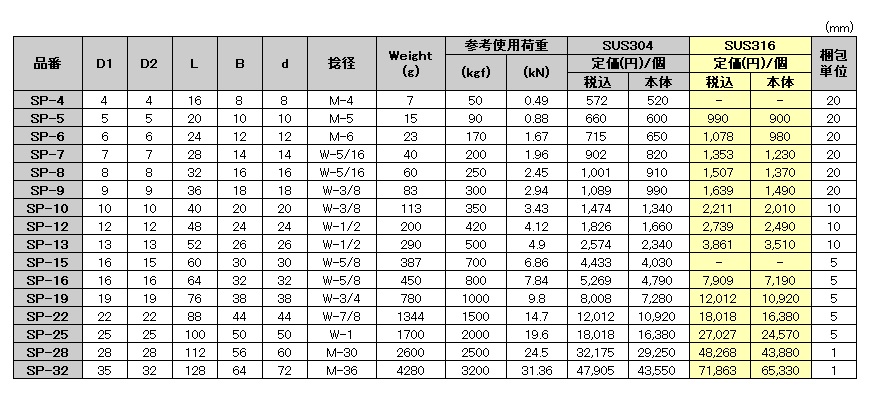

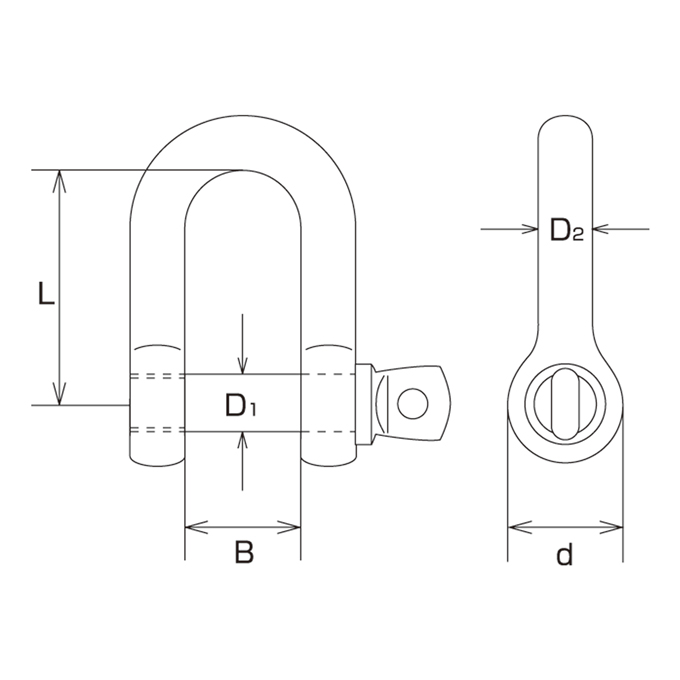

サイズ表

ネジシャックル

材質：ステンレス SUS304・SUS316

（mm）

品番	D1	D2	L	B	d	捻径	Weight(g)	参考使用荷重		SUS304		SUS316		梱包単位
								参考使用荷重		定価(円)/個		定価(円)/個
								(kgf)	(kN)	税込	本体	税込	本体
SP-4	4	4	16	8	8	M-4	7	50	0.49	572	520	-	-	20
SP-5	5	5	20	10	10	M-5	15	90	0.88	660	600	990	900	20
SP-6	6	6	24	12	12	M-6	23	170	1.67	715	650	1,078	980	20
SP-7	7	7	28	14	14	W-5/16	40	200	1.96	902	820	1,353	1,230	20
SP-8	8	8	32	16	16	W-5/16	60	250	2.45	1,001	910	1,507	1,370	20
SP-9	9	9	36	18	18	W-3/8	83	300	2.94	1,089	990	1,639	1,490	20
SP-10	10	10	40	20	20	W-3/8	113	350	3.43	1,474	1,340	2,211	2,010	10
SP-12	12	12	48	24	24	W-1/2	200	420	4.12	1,826	1,660	2,739	2,490	10
SP-13	13	13	52	26	26	W-1/2	290	500	4.9	2,574	2,340	3,861	3,510	10
SP-15	16	15	60	30	30	W-5/8	387	700	6.86	4,433	4,030	-	-	5
SP-16	16	16	64	32	32	W-5/8	450	800	7.84	5,269	4,790	7,909	7,190	5
SP-19	19	19	76	38	38	W-3/4	780	1000	9.8	8,008	7,280	12,012	10,920	5
SP-22	22	22	88	44	44	W-7/8	1344	1500	14.7	12,012	10,920	18,018	16,380	5
SP-25	25	25	100	50	50	W-1	1700	2000	19.6	18,018	16,380	27,027	24,570	5
SP-28	28	28	112	56	60	M-30	2600	2500	24.5	32,175	29,250	48,268	43,880	1
SP-32	35	32	128	64	72	M-36	4280	3200	31.36	47,905	43,550	71,863	65,330	1

※SP-4,5はつばなし、SP-6には両方あります。
※SP-4は、ピンのつまみ部分に穴なし。
