ワリピン式ワイドネジシャックル規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

品番：SBW

ワリピン止めなので、振動でピンが緩む危険がないタイプです。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。特に振動が多いなどで通常のシャックルでは、ピンが緩む可能性のある場所に。

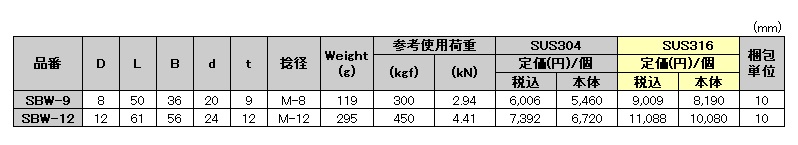

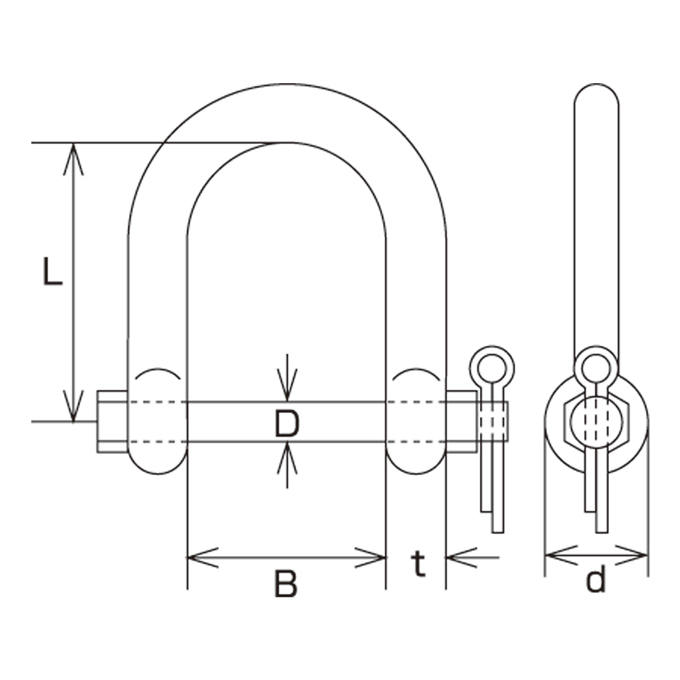

サイズ表

ワリピン式ワイドネジシャックル

材質：ステンレス SUS304・SUS316

（mm）

品番	D	L	B	d	t	捻径	Weight (g)	参考使用荷重		SUS304 定価(円)/個		SUS316 定価(円)/個		梱包単位
品番	D	L	B	d	t	捻径	Weight (g)	(kgf)	(kN)	税込	本体	税込	本体	梱包単位
SBW-9	8	50	36	20	9	M-8	119	300	2.94	6,006	5,460	9,009	8,190	10
SBW-12	12	61	56	24	12	M-12	295	450	4.41	7,392	6,720	11,088	10,080	10
