JIS型シャックルSC型 規格・寸法・耐荷重一覧

JIS型シャックルSC型

品番：SC

枠の太さよりピンの太さの方が太いシャックルです。ねじ込みタイプのシャックルです。JIS型です。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

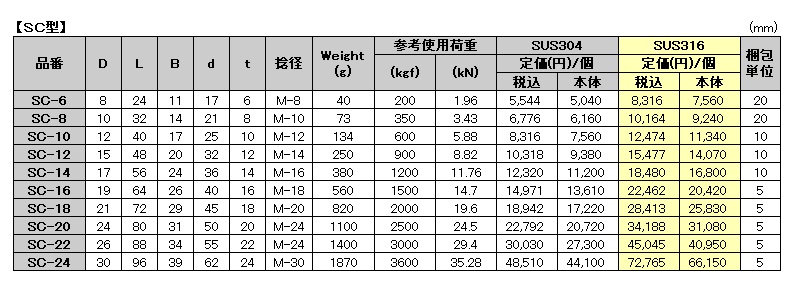

サイズ表

JIS型シャックル SC型

材質：ステンレス SUS304・SUS316

（mm）

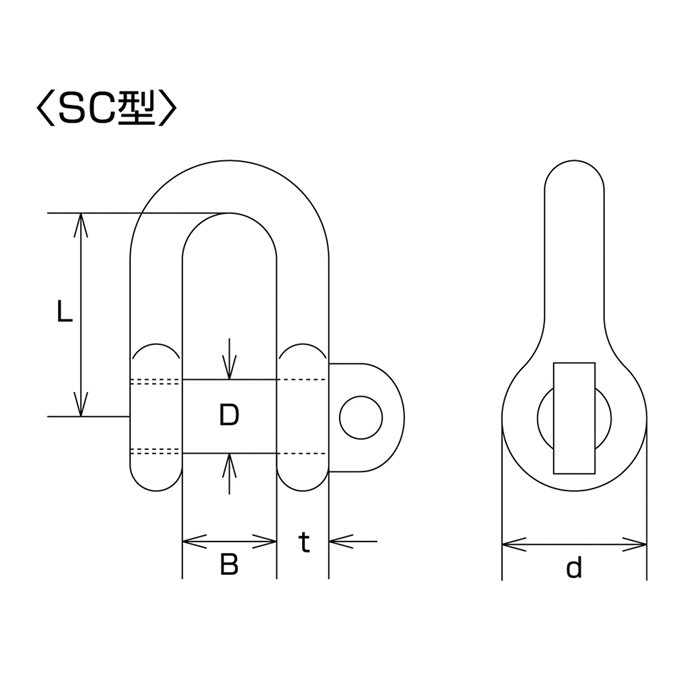

品番 D L B d t 捻径 Weight(g) 参考使用荷重 SUS304 SUS316 梱包
単位
定価(円)/個 定価(円)/個
(kgf) (kN) 税込 本体 税込 本体
SC-6 8 24 11 17 6 M-8 40 200 1.96 5,544 5,040 8,316 7,560 20
SC-8 10 32 14 21 8 M-10 73 350 3.43 6,776 6,160 10,164 9,240 20
SC-10 12 40 17 25 10 M-12 134 600 5.88 8,316 7,560 12,474 11,340 10
SC-12 15 48 20 32 12 M-14 250 900 8.82 10,318 9,380 15,477 14,070 10
SC-14 17 56 24 36 14 M-16 380 1200 11.76 12,320 11,200 18,480 16,800 10
SC-16 19 64 26 40 16 M-18 560 1500 14.7 14,971 13,610 22,462 20,420 5
SC-18 21 72 29 45 18 M-20 820 2000 19.6 18,942 17,220 28,413 25,830 5
SC-20 24 80 31 50 20 M-24 1100 2500 24.5 22,792 20,720 34,188 31,080 5
SC-22 26 88 34 55 22 M-24 1400 3000 29.4 30,030 27,300 45,045 40,950 5
SC-24 30 96 39 62 24 M-30 1870 3600 35.28 48,510 44,100 72,765 66,150 5
