ロング沈みシャックル規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

品番：CSL

L寸法が従来のシャックルより長いので、用途が広がります。シャックルのピンの出っ張り(摘む部分)を除いているので、邪魔にならないです。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

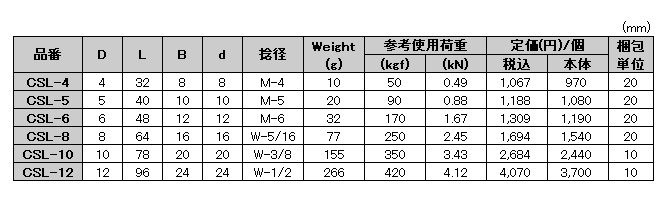

サイズ表

ロング沈みシャックル

材質：ステンレス SUS304

（mm）

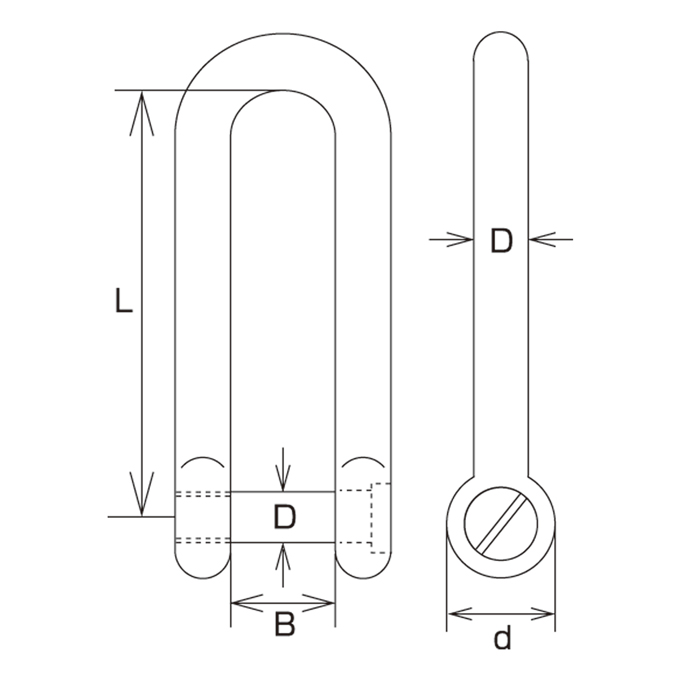

品番	D	L	B	d	捻径	Weight	参考使用荷重		定価(円)/個		梱包
品番	D	L	B	d	捻径	Weight	(kgf)	(kN)	税込	本体	梱包
CSL-4	4	32	8	8	M-4	10	50	0.49	1,067	970	20
CSL-5	5	40	10	10	M-5	20	90	0.88	1,188	1,080	20
CSL-6	6	48	12	12	M-6	32	170	1.67	1,309	1,190	20
CSL-8	8	64	16	16	W-5/16	77	250	2.45	1,694	1,540	20
CSL-10	10	80	20	20	W-3/8	155	350	3.43	2,684	2,440	10
CSL-12	12	96	24	24	W-1/2	266	420	4.12	4,070	3,700	10
