ジョイントスイベル

品番：JS

シャックルなどと組み合わせることにより、自在な方向へ動くスイベルとして使用できます。シャックルと組み合わせ、スイベル(よりとり)として使用。

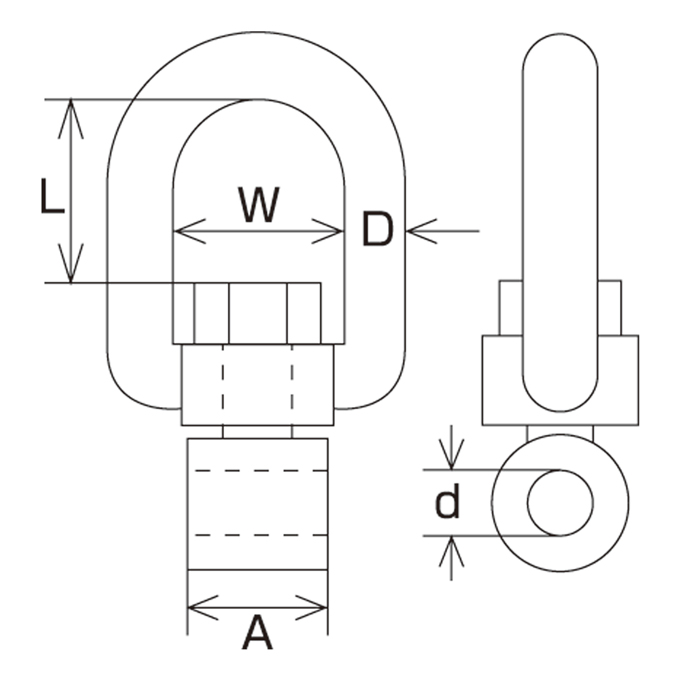

サイズ表

ジョイントスイベル

材質：ステンレス SUS304

（mm）

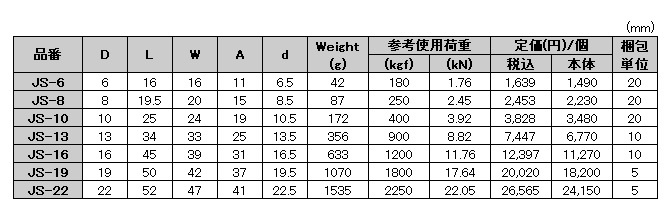

品番	D	L	W	A	d	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	W	A	d	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
JS-6	6	16	16	11	6.5	42	180	1.76	1,639	1,490	20
JS-8	8	19.5	20	15	8.5	87	250	2.45	2,453	2,230	20
JS-10	10	25	24	19	10.5	172	400	3.92	3,828	3,480	20
JS-13	13	34	33	25	13.5	356	900	8.82	7,447	6,770	10
JS-16	16	45	39	31	16.5	633	1200	11.76	12,397	11,270	10
JS-19	19	50	42	37	19.5	1070	1800	17.64	20,020	18,200	5
JS-22	22	52	47	41	22.5	1535	2250	22.05	26,565	24,150	5

キーワード

#遊具 #建築金物 #その他 #漁具、船具、造船 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役 #ペット関連

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
