品番：SB

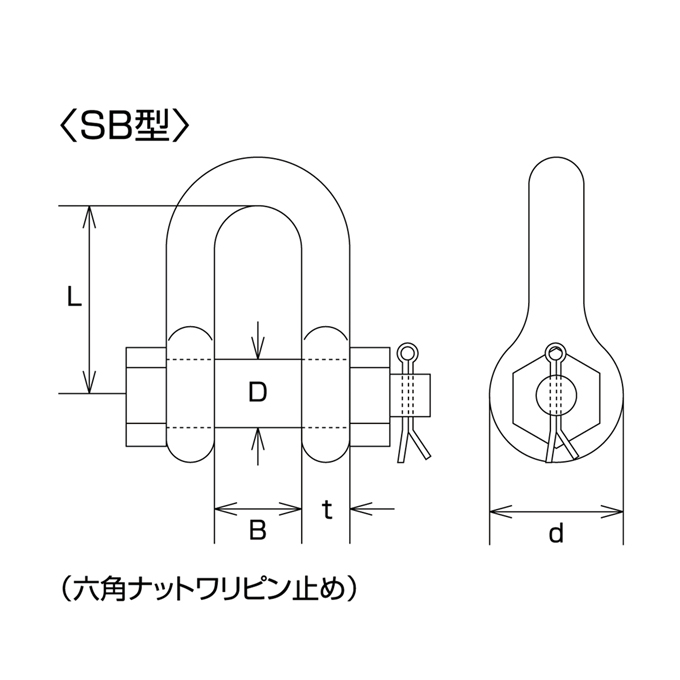

枠の太さよりピンの太さの方が太いシャックルです。ワリピン止めなので、振動でピンが緩む危険がないタイプです。JIS型です。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。特に振動が多いなどで通常のシャックルでは、ピンが緩む可能性のある場所に。六角ナットワリピン止め

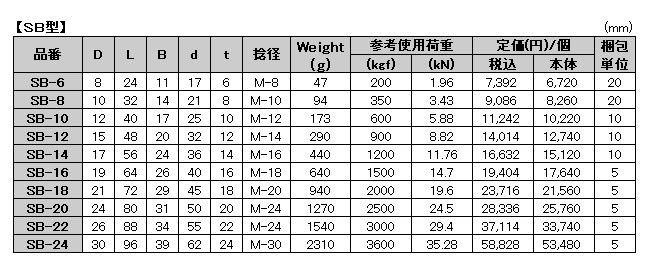

サイズ表

JIS型シャックル SB型

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	t	捻径	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	捻径	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
SB-6	8	24	11	17	6	M-8	47	200	1.96	7,392	6,720	20
SB-8	10	32	14	21	8	M-10	94	350	3.43	9,086	8,260	20
SB-10	12	40	17	25	10	M-12	173	600	5.88	11,242	10,220	10
SB-12	15	48	20	32	12	M-14	290	900	8.82	14,014	12,740	10
SB-14	17	56	24	36	14	M-16	440	1200	11.76	16,632	15,120	10
SB-16	19	64	26	40	16	M-18	640	1500	14.7	19,404	17,640	5
SB-18	21	72	29	45	18	M-20	940	2000	19.6	23,716	21,560	5
SB-20	24	80	31	50	20	M-24	1270	2500	24.5	28,336	25,760	5
SB-22	26	88	34	55	22	M-24	1540	3000	29.4	37,114	33,740	5
SB-24	30	96	39	62	24	M-30	2310	3600	35.28	58,828	53,480	5
