ワリピン式半丸シャックル

品番：RSW

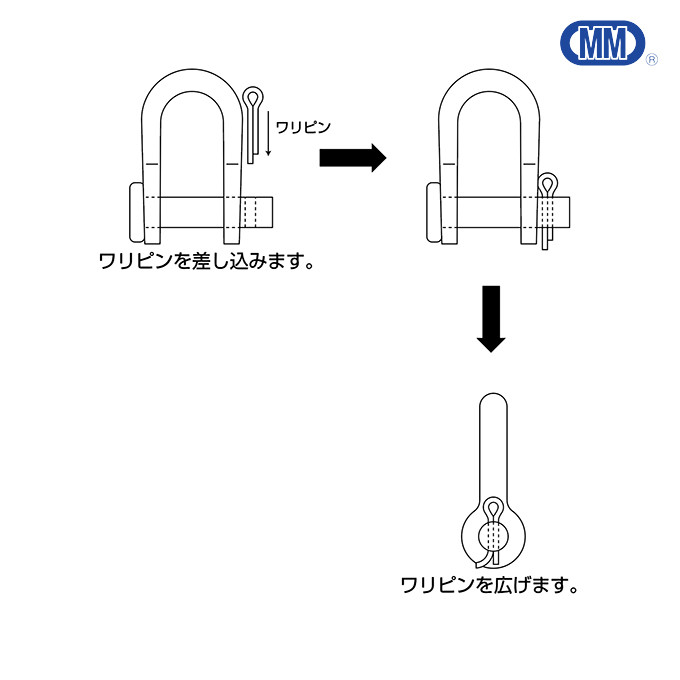

ワリピン止めなので、振動でピンが緩む危険がないタイプです。チェーン・ワイヤー・ロープ等の連結や、端末金具のジョイントに使用します。特に、振動が多いなどで、通常のシャックルではピンが緩む可能性のある場所に。

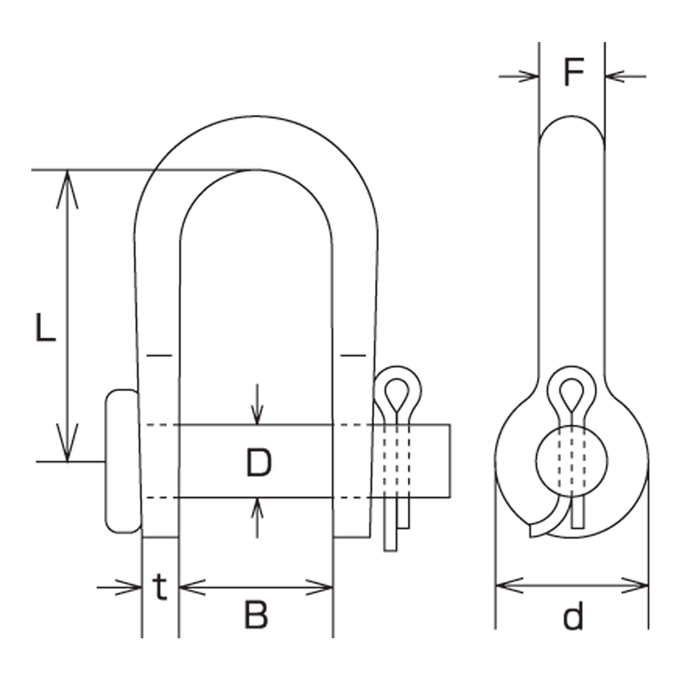

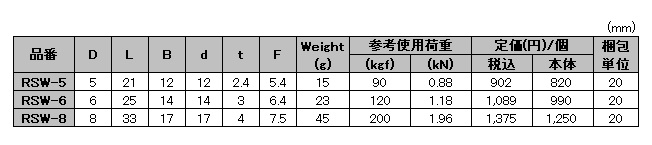

サイズ表

ワリピン式半丸シャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	t	F	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	F	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
RSW-5	5	21	12	12	2.4	5.4	15	90	0.88	902	820	20
RSW-6	6	25	14	14	3	6.4	23	120	1.18	1,089	990	20
RSW-8	8	33	17	17	4	7.5	45	200	1.96	1,375	1,250	20
