板シャックル

品番：YS

ねじシャックルより手軽なエコノミータイプです。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

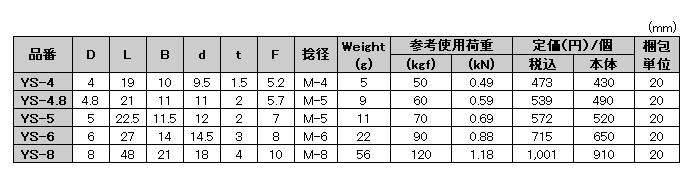

サイズ表

板シャックル YS

材質：ステンレス SUS304

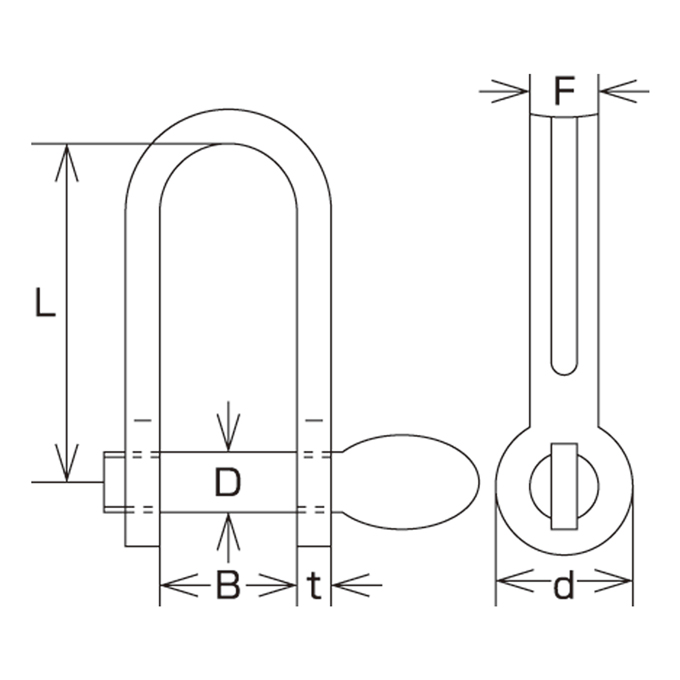

（mm）

品番	D	L	B	d	t	F	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	F	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
YS-4	4	19	10	9.5	1.5	5.2	M-4	5	50	0.49	473	430	20
YS-4.8	4.8	21	11	11	2	5.7	M-5	9	60	0.59	539	490	20
YS-5	5	22.5	11.5	12	2	7	M-5	11	70	0.69	572	520	20
YS-6	6	27	14	14.5	3	8	M-6	22	90	0.88	715	650	20
YS-8	8	48	21	18	4	10	M-8	56	120	1.18	1,001	910	20

※YS-4.8のみ、ピンのつまみ部分に穴有り。
