角頭シャックル

品番：QS

ピンの頭を四角形にする事で、通常のシャックルピンよりロープ等がからみにくいです。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

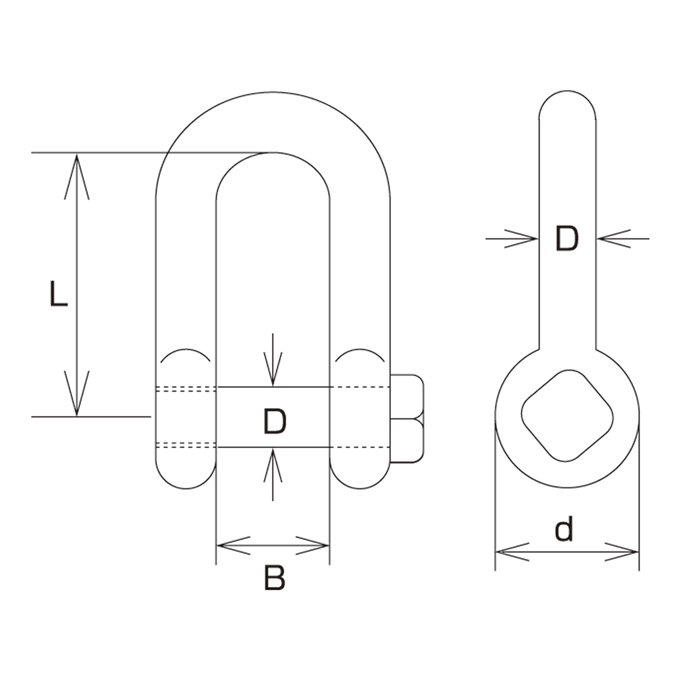

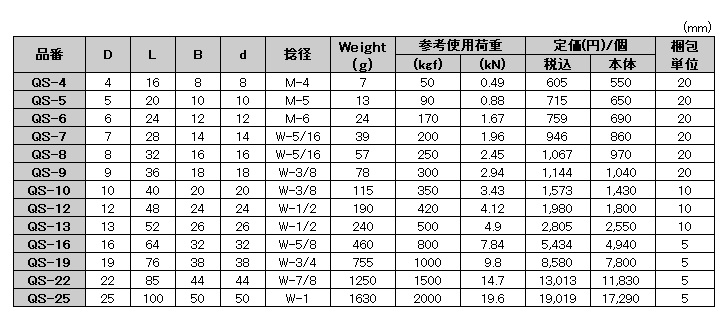

サイズ表

角頭シャックル QS

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
QS-4	4	16	8	8	M-4	7	50	0.49	605	550	20
QS-5	5	20	10	10	M-5	13	90	0.88	715	650	20
QS-6	6	24	12	12	M-6	24	170	1.67	759	690	20
QS-7	7	28	14	14	W-5/16	39	200	1.96	946	860	20
QS-8	8	32	16	16	W-5/16	57	250	2.45	1,067	970	20
QS-9	9	36	18	18	W-3/8	78	300	2.94	1,144	1,040	20
QS-10	10	40	20	20	W-3/8	115	350	3.43	1,573	1,430	10
QS-12	12	48	24	24	W-1/2	190	420	4.12	1,980	1,800	10
QS-13	13	52	26	26	W-1/2	240	500	4.90	2,805	2,550	10
QS-16	16	64	32	32	W-5/8	460	800	7.84	5,434	4,940	5
QS-19	19	76	38	38	W-3/4	755	1000	9.80	8,580	7,800	5
QS-22	22	85	44	44	W-7/8	1250	1500	14.7	13,013	11,830	5
QS-25	25	100	50	50	W-1	1630	2000	19.6	19,019	17,290	5

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
