品番：SPLU

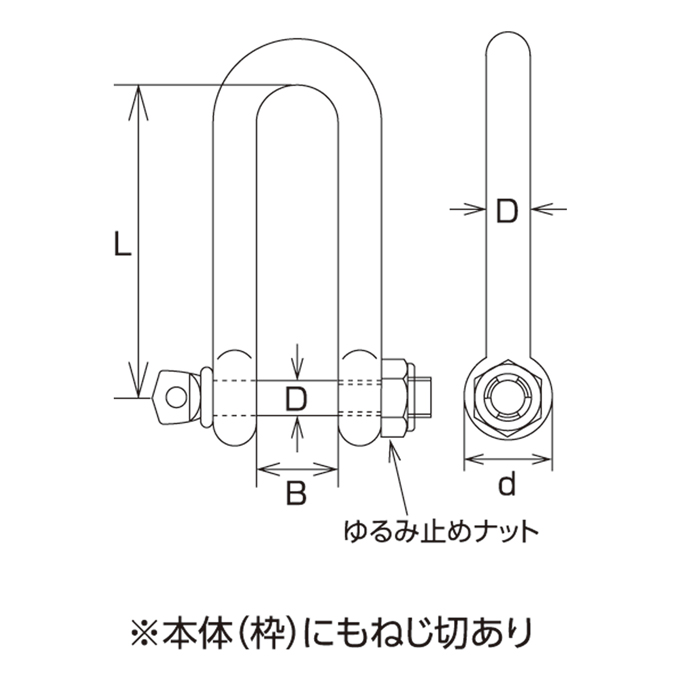

緩み止めナットを使用しています。緩みにくく、且つ施工しやすくスッキリした外観になっています。L寸法が従来のシャックルの2倍の長さです。チェーン・ワイヤー・ロープの端末金具として使用します。本体(枠)にもねじ切りありゆるみ止めナット付

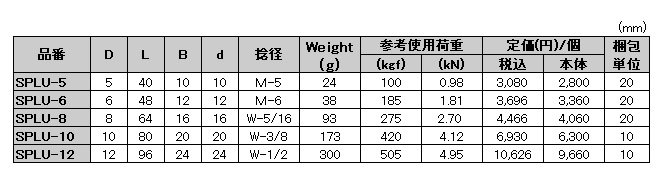

サイズ表

SPLUシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
SPLU-5	5	40	10	10	M-5	24	100	0.98	3,080	2,800	20
SPLU-6	6	48	12	12	M-6	38	185	1.81	3,696	3,360	20
SPLU-8	8	64	16	16	W-5/16	93	275	2.7	4,466	4,060	20
SPLU-10	10	80	20	20	W-3/8	173	420	4.12	6,930	6,300	10
SPLU-12	12	96	24	24	W-1/2	300	505	4.95	10,626	9,660	10
