ロングワイドシャックル

品番：SPLW

長さも幅も従来のシャックルの2倍なので、用途が広がります。チェーン・ワイヤー・ロープ等の連結や、端末の金具のジョイントに使用。

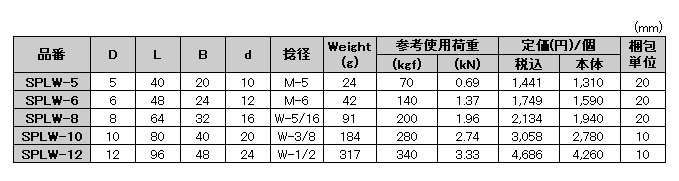

サイズ表

ロングワイドシャックル

材質：ステンレス SUS304

（mm）

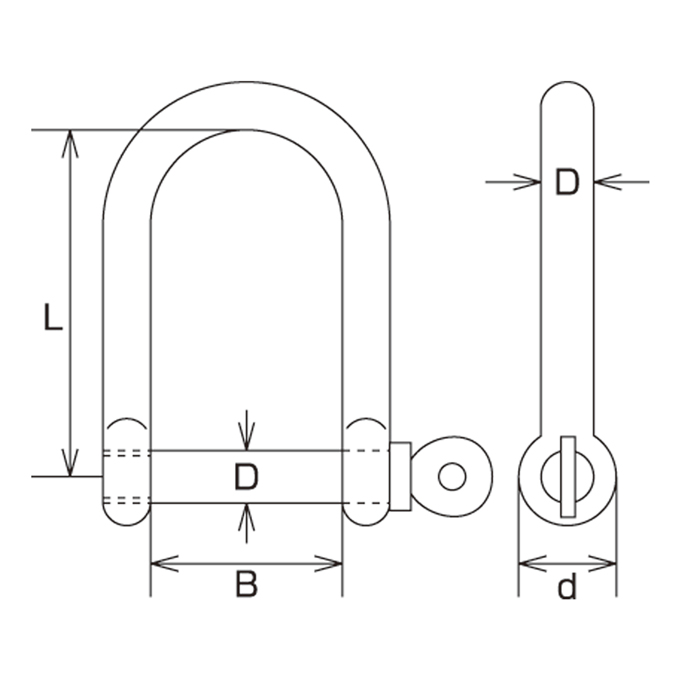

品番	D	L	B	d	捻径	Weight	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	(g)	(kgf)	(kN)	税込	本体	梱包単位
SPLW-5	5	40	20	10	M-5	24	70	0.69	1,441	1,310	20
SPLW-6	6	48	24	12	M-6	42	140	1.37	1,749	1,590	20
SPLW-8	8	64	32	16	W-5/16	91	200	1.96	2,134	1,940	20
SPLW-10	10	80	40	20	W-3/8	184	280	2.74	3,058	2,780	10
SPLW-12	12	96	48	24	W-1/2	317	340	3.33	4,686	4,260	10

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
