品番：SLU

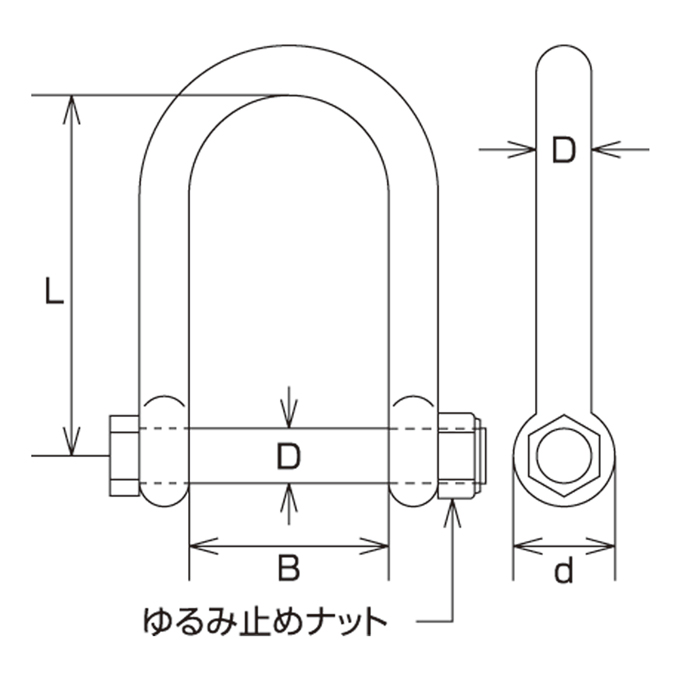

ゆるみ止めナット付きなので、振動等でもピンが抜けにくくなっています。懐が広いので、用途が広がります。連結金具として使用します。特に振動が多く、通常のピンでは緩みが心配な箇所に適しています。

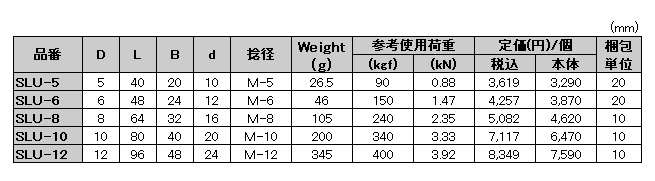

サイズ表

SLUシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
SLU-5	5	40	20	10	M-5	26.5	90	0.88	3,619	3,290	20
SLU-6	6	48	24	12	M-6	46	150	1.47	4,257	3,870	20
SLU-8	8	64	32	16	M-8	105	240	2.35	5,082	4,620	10
SLU-10	10	80	40	20	M-10	200	340	3.33	7,117	6,470	10
SLU-12	12	96	48	24	M-12	345	400	3.92	8,349	7,590	10

※ねじ込み及びねじ戻し時に焼き付き、かじり等を生じるおそれがある場合には潤滑剤をご使用ください。
