沈みシャックル

品番：CS

ネジシャックルのピンの出っ張り(摘む部分)を除いているので、ロープ等がひっかかりません。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

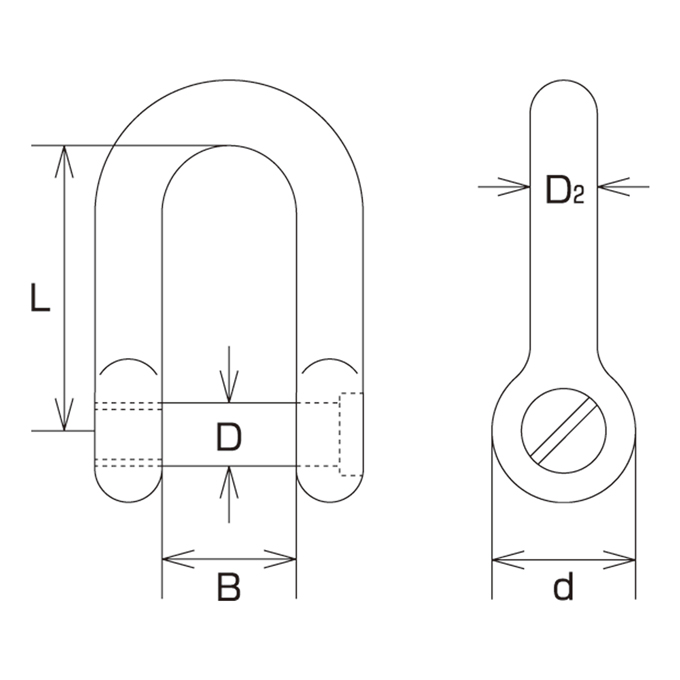

サイズ表

沈みシャックル

材質：ステンレス SUS304

（mm）

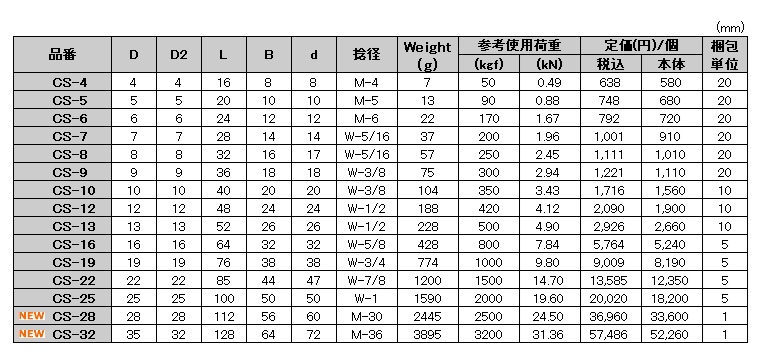

品番	D	D2	L	B	d	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	D2	L	B	d	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
CS-4	4	4	16	8	8	M-4	7	50	0.49	638	580	20
CS-5	5	5	20	10	10	M-5	13	90	0.88	748	680	20
CS-6	6	6	24	12	12	M-6	22	170	1.67	792	720	20
CS-7	7	7	28	14	14	W-5/16	37	200	1.96	1,001	910	20
CS-8	8	8	32	16	17	W-5/16	57	250	2.45	1,111	1,010	20
CS-9	9	9	36	18	18	W-3/8	75	300	2.94	1,221	1,110	20
CS-10	10	10	40	20	20	W-3/8	104	350	3.43	1,716	1,560	10
CS-12	12	12	48	24	24	W-1/2	188	420	4.12	2,090	1,900	10
CS-13	13	13	52	26	26	W-1/2	228	500	4.90	2,926	2,660	10
CS-16	16	16	64	32	32	W-5/8	428	800	7.84	5,764	5,240	5
CS-19	19	19	76	38	38	W-3/4	774	1000	9.80	9,009	8,190	5
CS-22	22	22	88	44	44	W-7/8	1200	1500	14.7	13,585	12,350	5
CS-25	25	25	100	50	50	W-1	1590	2000	19.6	20,020	18,200	5
CS-28	28	28	112	56	60	M-30	2445	2500	24.5	36,960	33,600	1
CS-32	35	32	128	64	72	M-36	3895	3200	31.36	57,486	52,260	1

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
