スイベル

品番：MS

回転するのでねじれを取り除きます。中心部分が回転し、よりとりとして使用。

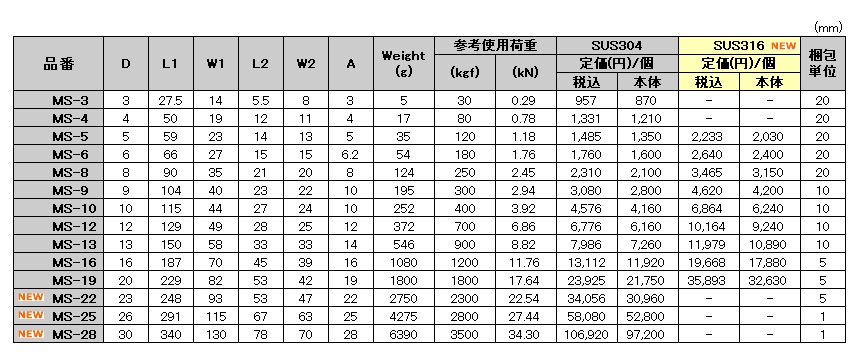

サイズ表

スイベル

材質：ステンレス SUS304・SUS316

（mm）

品番	D	L1	W1	L2	W2	A	Weight (g)	参考使用荷重		SUS304		SUS316		梱包単位
								(kgf)	(kN)	定価(円)/個		定価(円)/個
								(kgf)	(kN)	税込	本体	税込	本体
MS-3	3	27.5	14	5.5	8	3	5	30	0.29	957	870	-	-	20
MS-4	4	50	19	12	11	4	17	80	0.78	1,331	1,210	-	-	20
MS-5	5	59	23	14	13	5	35	120	1.18	1,485	1,350	2,233	2,030	20
MS-6	6	66	27	15	15	6.2	54	180	1.76	1,760	1,600	2,640	2,400	20
MS-8	8	90	35	21	20	8	124	250	2.45	2,310	2,100	3,465	3,150	20
MS-9	9	104	40	23	22	10	195	300	2.94	3,080	2,800	4,620	4,200	10
MS-10	10	115	44	27	24	10	252	400	3.92	4,576	4,160	6,864	6,240	10
MS-12	12	129	49	28	25	12	372	700	6.86	6,776	6,160	10,164	9,240	10
MS-13	13	150	58	33	33	14	546	900	8.82	7,986	7,260	11,979	10,890	10
MS-16	16	187	70	45	39	16	1080	1200	11.76	13,112	11,920	19,668	17,880	5
MS-19	20	229	82	53	42	19	1800	1800	17.64	23,925	21,750	35,893	32,630	5
MS-22	23	248	93	53	47	22	2750	2300	22.54	34,056	30,960	-	-	5
MS-25	26	291	115	67	63	25	4275	2800	27.44	58,080	52,800	-	-	1
MS-28	30	340	130	78	70	28	6390	3500	34.3	106,920	97,200	-	-	1

キーワード

#その他 #建築金物 #漁具、船具、造船 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #水処理機器 #荷役 #遊具

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
