マイクロワイドシャックル規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

品番：SPW

極小サイズのシャックルです。ネジとねじ込みの2タイプがあります。従来のマイクロシャックルより幅が2倍なので、用途が広がります。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。

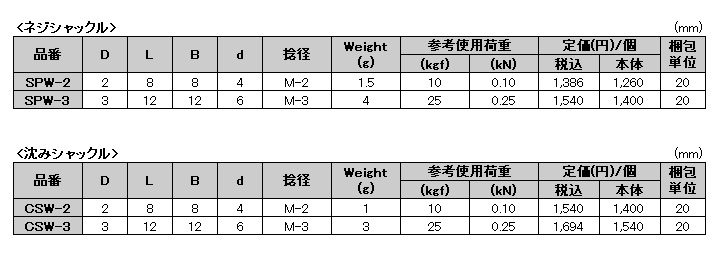

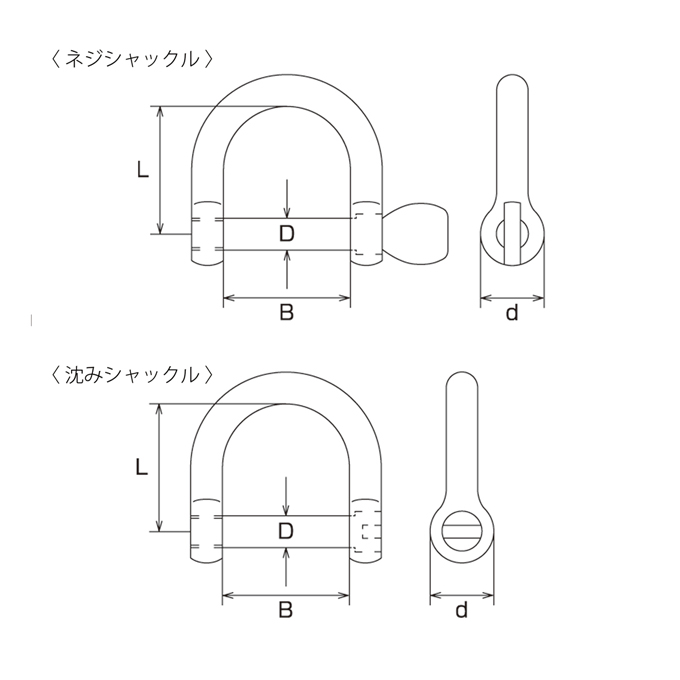

サイズ表

ネジシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
SPW-2	2	8	8	4	M-2	1.5	10	0.1	1,386	1,260	20
SPW-3	3	12	12	6	M-3	4	25	0.25	1,540	1,400	20

沈みシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
CSW-2	2	8	8	4	M-2	1	10	0.1	1,540	1,400	20
CSW-3	3	12	12	6	M-3	3	25	0.25	1,694	1,540	20
