SBMシャックル 規格・寸法・耐荷重一覧

SBMシャックル

品番：SBM

ワリピンが付いているので、ナットが外れにくくなっています。チェーン・ワイヤー・ロープ等の連結や、端末金具のジョイントに。特に、振動が多いなどで通常のシャックルではピンが緩む可能性のある場所に。ナット・ワリピン付

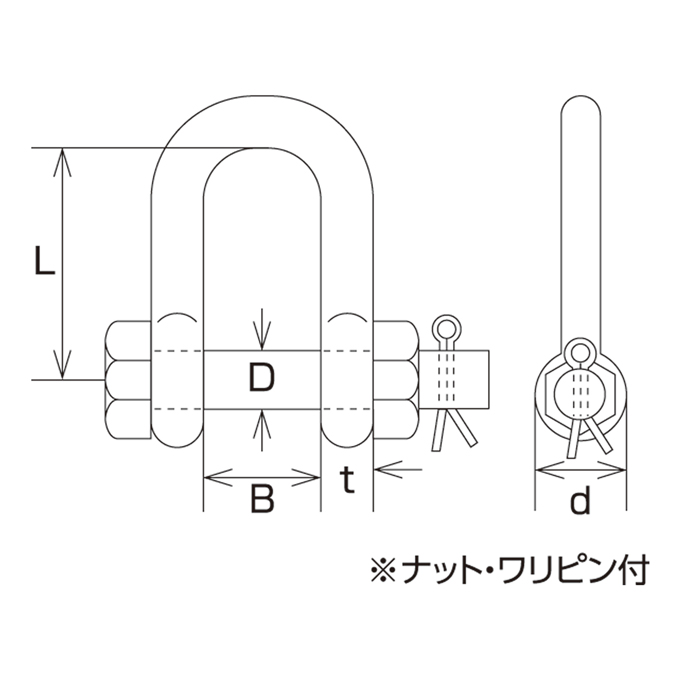

サイズ表

SBMシャックル

材質：ステンレス SUS304・SUS316

（mm）

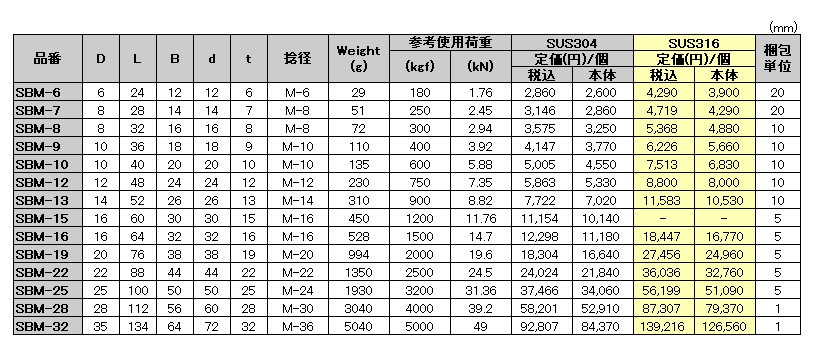

品番 D L B d t 捻径 Weight(g) 参考使用荷重 SUS304 SUS316 梱包
単位
定価(円)/個 定価(円)/個
(kgf) (kN) 税込 本体 税込 本体
SBM-6 6 24 12 12 6 M-6 29 180 1.76 2,860 2,600 4,290 3,900 20
SBM-7 8 28 14 14 7 M-8 51 250 2.45 3,146 2,860 4,719 4,290 20
SBM-8 8 32 16 16 8 M-8 72 300 2.94 3,575 3,250 5,368 4,880 10
SBM-9 10 36 18 18 9 M-10 110 400 3.92 4,147 3,770 6,226 5,660 10
SBM-10 10 40 20 20 10 M-10 135 600 5.88 5,005 4,550 7,513 6,830 10
SBM-12 12 48 24 24 12 M-12 230 750 7.35 5,863 5,330 8,800 8,000 10
SBM-13 14 52 26 26 13 M-14 310 900 8.82 7,722 7,020 11,583 10,530 10
SBM-15 16 60 30 30 15 M-16 450 1200 11.76 11,154 10,140 - - 5
SBM-16 16 64 32 32 16 M-16 528 1500 14.7 12,298 11,180 18,447 16,770 5
SBM-19 20 76 38 38 19 M-20 994 2000 19.6 18,304 16,640 27,456 24,960 5
SBM-22 22 88 44 44 22 M-22 1350 2500 24.5 24,024 21,840 36,036 32,760 5
SBM-25 25 100 50 50 25 M-24 1930 3200 31.36 37,466 34,060 56,199 51,090 5
SBM-28 28 112 56 60 28 M-30 3040 4000 39.2 58,201 52,910 87,307 79,370 1
SBM-32 35 128 64 72 32 M-36 5040 5000 49 92,807 84,370 139,216 126,560 1

※SUS316製も常時在庫致しております。
