ネジ止め沈みシャックル 規格・寸法・耐荷重一覧

ネジ止め沈みシャックル

品番：CSF

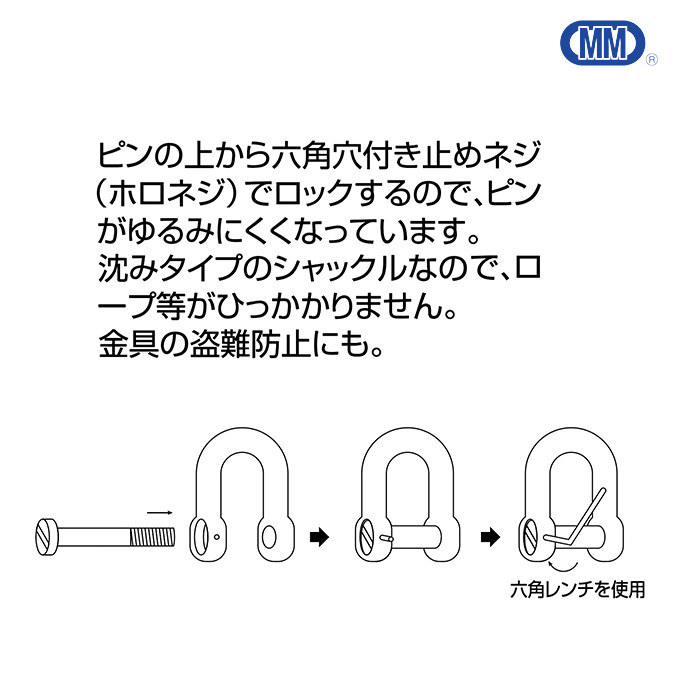

ピンの上から六角穴付き止めネジ(ホロネジ)でロックするので、ピンが緩みにくくなっています。沈みタイプのシャックルなので、ロープ等がひっかかりません。チェーン・ワイヤー・ロープ等の連結金具として、また端末の金具のジョイントに。金具の盗難防止に。

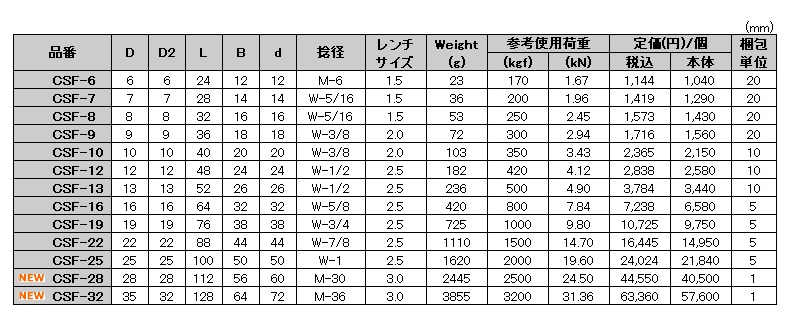

サイズ表

ネジ止め沈みシャックル

材質：ステンレス SUS304

（mm）

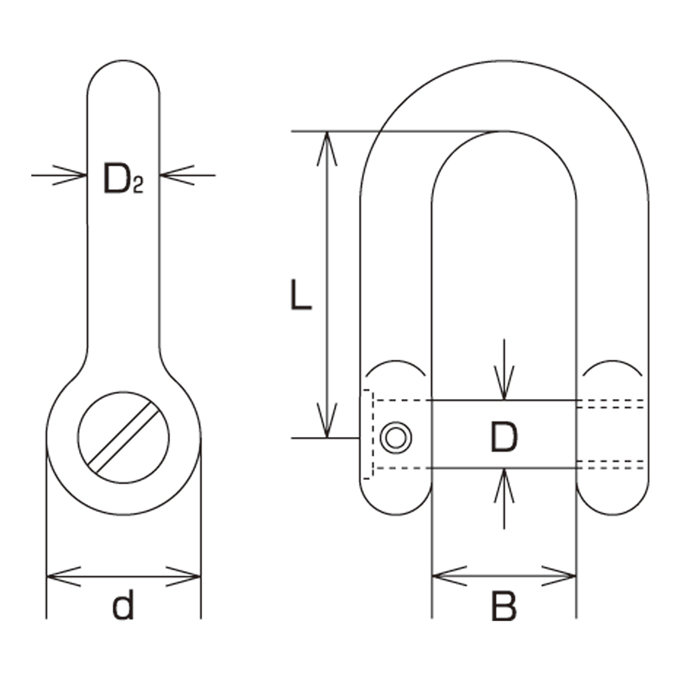

品番 D D2 L B d 捻径 レンチ
サイズ		 Weight(g) 参考使用荷重 定価(円)/個 梱包
単位
(kgf) (kN) 税込 本体
CSF-6 6 6 24 12 12 M-6 1.5 23 170 1.67 1,144 1,040 20
CSF-7 7 7 28 14 14 W-5/16 1.5 36 200 1.96 1,419 1,290 20
CSF-8 8 8 32 16 16 W-5/16 1.5 53 250 2.45 1,573 1,430 20
CSF-9 9 9 36 18 18 W-3/8 2 72 300 2.94 1,716 1,560 20
CSF-10 10 10 40 20 20 W-3/8 2 103 350 3.43 2,365 2,150 10
CSF-12 12 12 48 24 24 W-1/2 2.5 182 420 4.12 2,838 2,580 10
CSF-13 13 13 52 26 26 W-1/2 2.5 236 500 4.9 3,784 3,440 10
CSF-16 16 16 64 32 32 W-5/8 2.5 420 800 7.84 7,238 6,580 5
CSF-19 19 19 76 38 38 W-3/4 2.5 725 1000 9.8 10,725 9,750 5
CSF-22 22 22 88 44 44 W-7/8 2.5 1110 1500 14.7 16,445 14,950 5
CSF-25 25 25 100 50 50 W-1 2.5 1620 2000 19.6 24,024 21,840 5
CSF-28 28 28 112 56 60 M-30 3 2445 2500 24.5 44,550 40,500 1
CSF-32 35 32 128 64 72 M-36 3 3855 3200 31.36 63,360 57,600 1
