半丸シャックル

品番：RS

ねじシャックルより手軽なエコノミータイプです。連結金具として使用します。

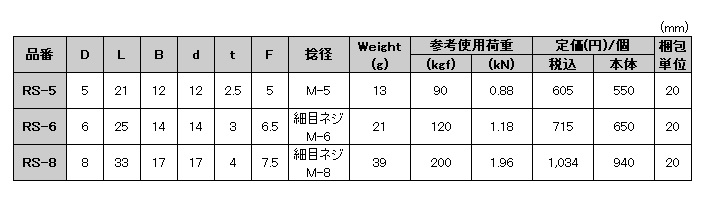

サイズ表

半丸シャックル RS

材質：ステンレス SUS304

（mm）

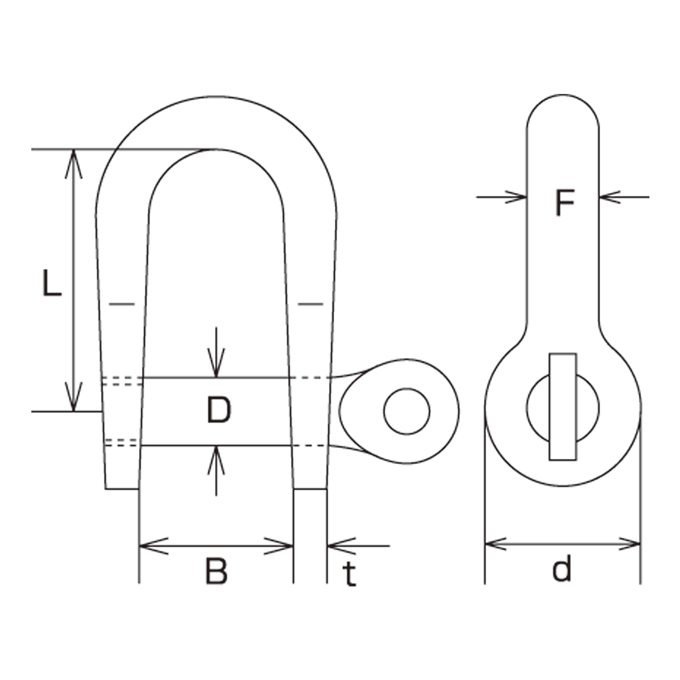

品番	D	L	B	d	t	F	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	F	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
RS-5	5	21	12	12	2.5	5	M-5	13	90	0.88	605	550	20
RS-6	6	25	14	14	3	6.5	細目ネジ M-6	21	120	1.18	715	650	20
RS-8	8	33	17	17	4	7.5	細目ネジ M-8	39	200	1.96	1,034	940	20

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
