ワイド沈み半丸シャックル

品番：RCV

ピンの摘み部分を除いているので、ロープなどが引っかかりにくいです。従来のシャックルより約２倍の長さがあるワイドタイプなので、用途が広がります。

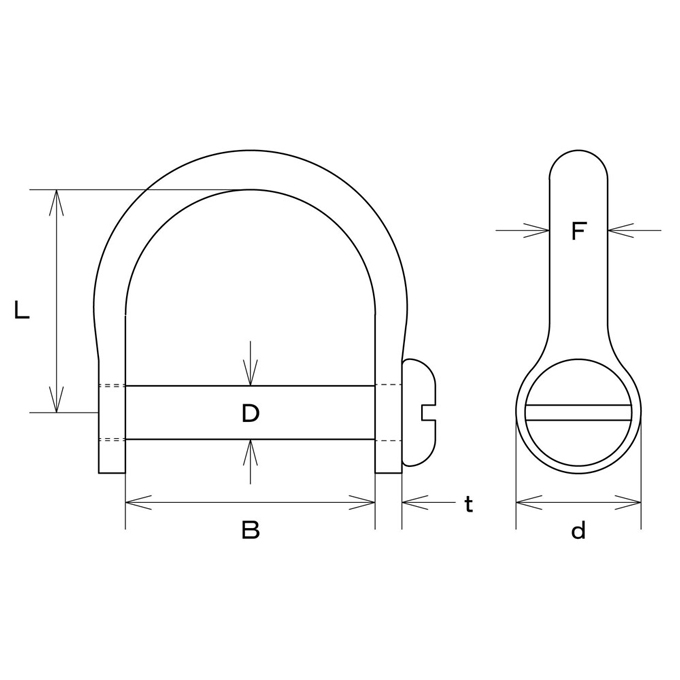

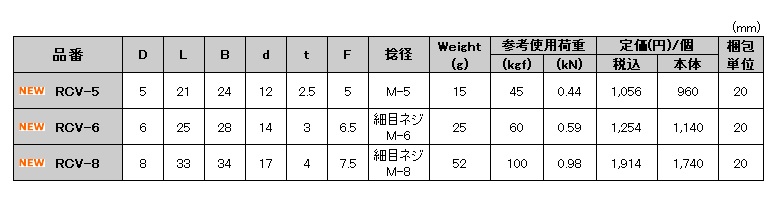

サイズ表

ワイド沈み半丸シャックル RCV

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	t	F	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	F	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
RCV-5	5	21	24	12	2.5	5	M-5	15	45	0.44	1,056	960	20
RCV-6	6	25	28	14	3	6.5	細目ネジ M-6	25	60	0.59	1,254	1,140	20
RCV-8	8	33	34	17	4	7.5	細目ネジ M-8	52	100	0.98	1,914	1,740	20
