品番：SS

回転するのでねじれを取り除きます。片方のアイはシャックル形式です。ピンを開閉することで簡単にチェーンなどが取付けできます。チェーン等のよりとりに。チェーン・ワイヤー・ロープ等の連結金具として。

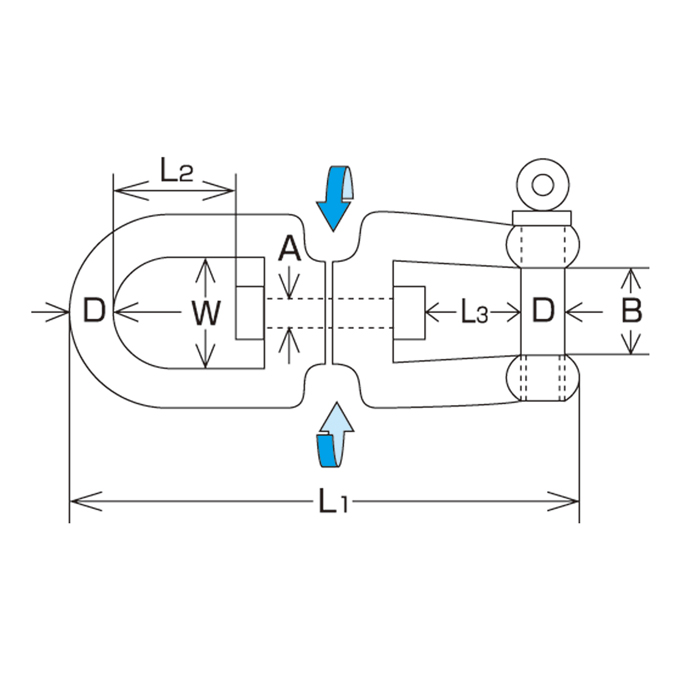

サイズ表

シングルシャックル

材質：ステンレス SUS304

（mm）

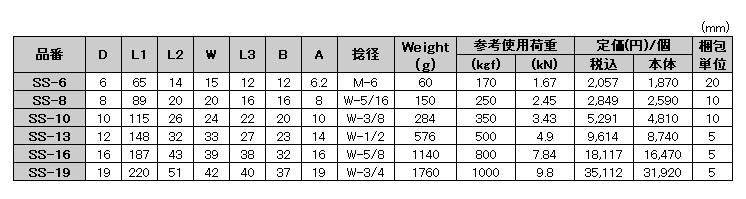

品番	D	L1	L2	W	L3	B	A	捻径	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L1	L2	W	L3	B	A	捻径	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
SS-6	6	65	14	15	12	12	6.2	M-6	60	170	1.67	2,057	1,870	20
SS-8	8	89	20	20	16	16	8	W-5/16	150	250	2.45	2,849	2,590	10
SS-10	10	115	26	24	22	20	10	W-3/8	284	350	3.43	5,291	4,810	10
SS-13	12	148	32	33	27	23	14	W-1/2	576	500	4.9	9,614	8,740	5
SS-16	16	187	43	39	38	32	16	W-5/8	1140	800	7.84	18,117	16,470	5
SS-19	19	220	51	42	40	37	19	W-3/4	1760	1000	9.8	35,112	31,920	5
