品番：SBML

SBMシャックルと比較して長さが2倍になっています。ワリピンが付いているので、ナットが外れにくくなっています。チェーン・ワイヤー・ロープ等の連結や、端末金具のジョイントに。特に、振動が多いなどで通常のシャックルではピンが緩む可能性のある場所に。ナット・ワリピン付

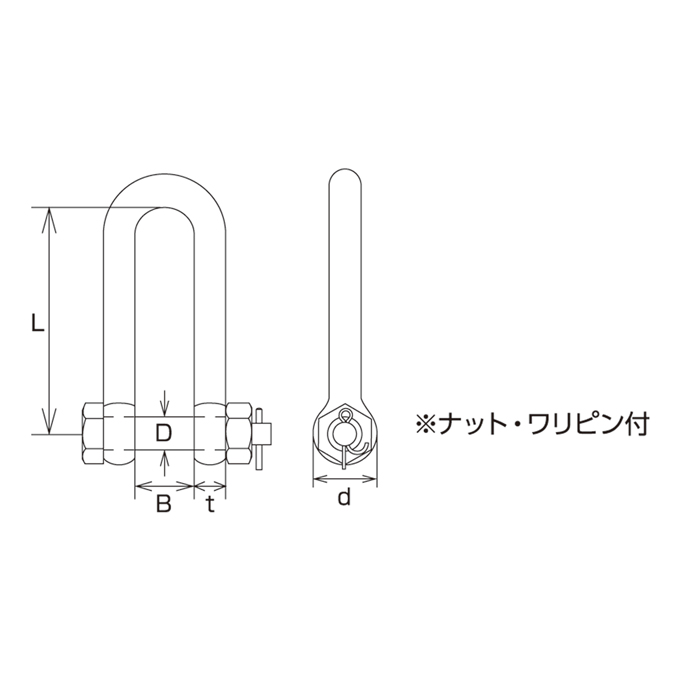

サイズ表

ロングSBMシャックル

材質：ステンレス SUS304・SUS316

（mm）

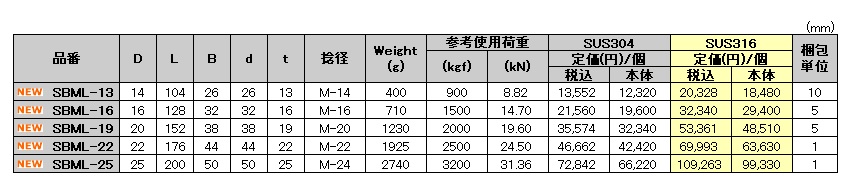

品番	D	L	B	d	t	捻径	Weight (g)	参考使用荷重		SUS304 定価(円)/個		SUS316 定価(円)/個		梱包単位
品番	D	L	B	d	t	捻径	Weight (g)	(kgf)	(kN)	税込	本体	税込	本体	梱包単位
SBML-13	14	104	26	26	13	M-14	400	900	8.82	13,552	12,320	20,328	18,480	10
SBML-16	16	128	32	32	16	M-16	710	1500	14.70	21,560	19,600	32,340	29,400	5
SBML-19	20	152	38	38	19	M-20	1230	2000	19.60	35,574	32,340	53,361	48,510	5
SBML-22	22	176	44	44	22	M-22	1925	2500	24.50	46,662	42,420	69,993	63,630	1
SBML-25	25	200	50	50	25	M-24	2740	3200	31.36	72,842	66,220	109,263	99,330	1
