ワイヤークリップ

品番：WC

ワイヤーを現場加工できます。ワイヤーロープの端末加工に。

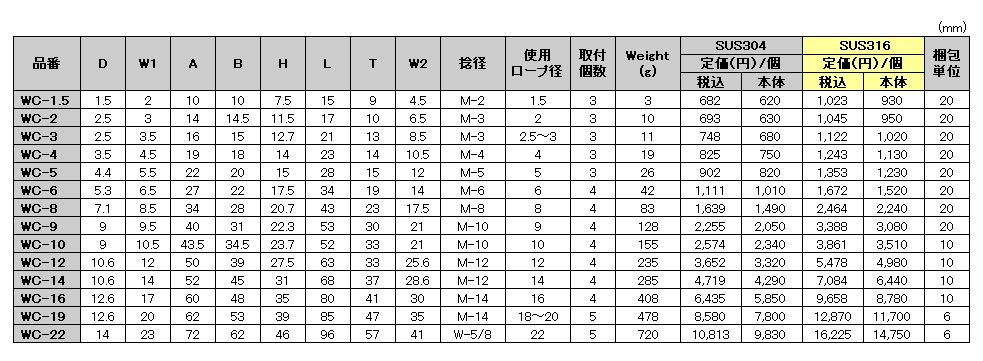

サイズ表

ワイヤークリップ

材質：ステンレス SUS304・SUS316

（mm）

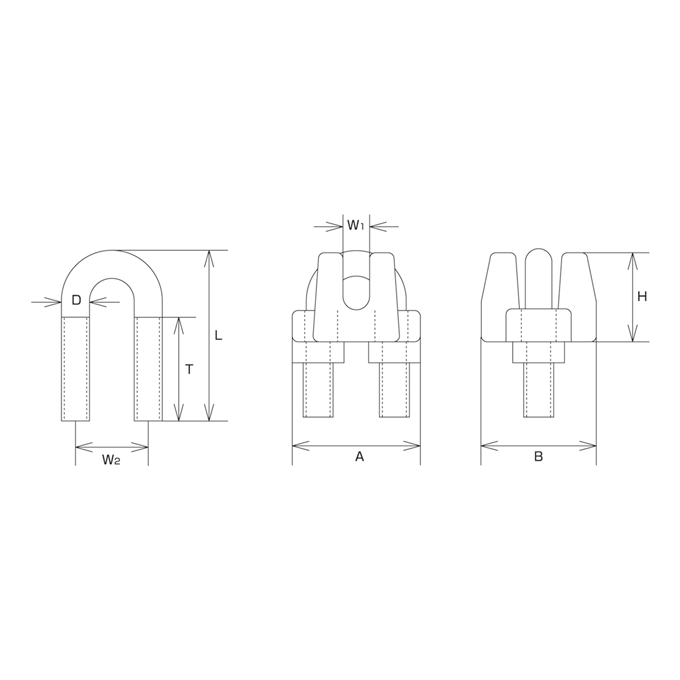

品番	D	W1	A	B	H	L	T	W2	捻径	使用ロープ径	取付個数	Weight (g)	SUS304		SUS316		梱包単位
													定価（円）/個		定価（円）/個
													税込	本体	税込	本体
WC-1.5	1.5	2	10	10	7.5	15	9	4.5	M-2	1.5	3	3	682	620	1,023	930	20
WC-2	2.5	3	14	14.5	11.5	17	10	6.5	M-3	2	3	10	693	630	1,045	950	20
WC-3	2.5	3.5	16	15	12.7	21	13	8.5	M-3	2.5～3	3	11	748	680	1,122	1,020	20
WC-4	3.5	4.5	19	18	14	23	14	10.5	M-4	4	3	19	825	750	1,243	1,130	20
WC-5	4.4	5.5	22	20	15	28	15	12	M-5	5	3	26	902	820	1,353	1,230	20
WC-6	5.3	6.5	27	22	17.5	34	19	14	M-6	6	4	42	1,111	1,010	1,672	1,520	20
WC-8	7.1	8.5	34	28	20.7	43	23	17.5	M-8	8	4	83	1,639	1,490	2,464	2,240	20
WC-9	9	9.5	40	31	22.3	53	30	21	M-10	9	4	128	2,255	2,050	3,388	3,080	20
WC-10	9	10.5	43.5	34.5	23.7	52	33	21	M-10	10	4	155	2,574	2,340	3,861	3,510	10
WC-12	10.6	12	50	39	27.5	63	33	25.6	M-12	12	4	235	3,652	3,320	5,478	4,980	10
WC-14	10.6	14	52	45	31	68	37	28.6	M-12	14	4	285	4,719	4,290	7,084	6,440	10
WC-16	12.6	17	60	48	35	80	41	30	M-14	16	4	408	6,435	5,850	9,658	8,780	10
WC-19	12.6	20	62	53	39	85	47	35	M-14	18～20	5	478	8,580	7,800	12,870	11,700	6
WC-22	14	23	72	62	46	96	57	41	W-5/8	22	5	720	10,813	9,830	16,225	14,750	6

Uボルトのみも扱っております。

キーワード

#その他 #建築金物 #漁具、船具、造船 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
