品番：TBP-HK

枠を回転させると、ゆるめたり、締めたりすることができます。枠式とは違い、パイプタイプでネジ部分が露出していないので、より装飾的です。ワイヤーロープの張り具合の調節に。

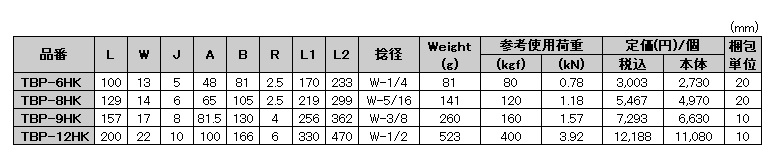

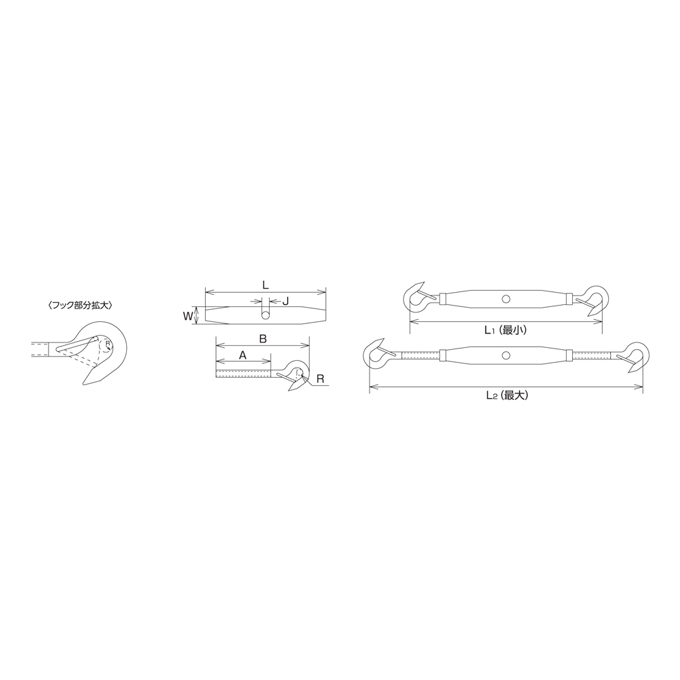

サイズ表

パイプターンバックル外れ止め付（フック＆フック）

材質：ステンレス SUS304

（mm）

品番	L	W	J	A	B	R	L1	L2	捻径	Weight	参考使用荷重		定価(円)/個		梱包
品番	L	W	J	A	B	R	L1	L2	捻径	(g)	(kgf)	(kN)	税込	本体	単位
TBP-6HK	100	13	5	48	81	2.5	170	233	W-1/4	81	80	0.78	3,003	2,730	20
TBP-8HK	129	14	6	65	105	2.5	219	299	W-5/16	141	120	1.18	5,467	4,970	20
TBP-9HK	157	17	8	81.5	130	4	256	362	W-3/8	260	160	1.57	7,293	6,630	10
TBP-12HK	200	22	10	100	166	6	330	470	W-1/2	523	400	3.92	12,188	11,080	10

※六角ナットつき

キーワード

パイプターンバックル外れ止め付 （フック&フック）
