品番：TBP-E

枠を回転させると、ゆるめたり、締めたりすることができます。枠式とは違い、パイプタイプでネジ部分が露出していないので、より装飾的です。ワイヤーロープの張り具合の調節に。

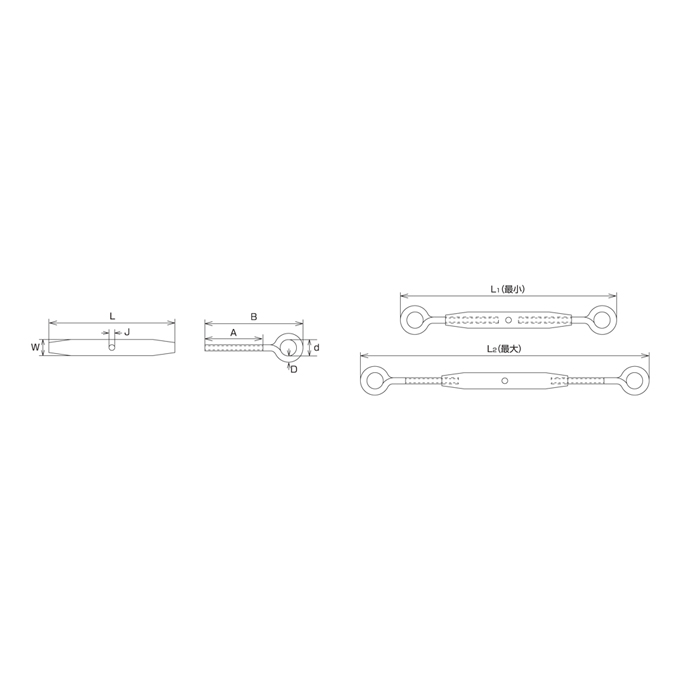

サイズ表

パイプターンバックル（アイ＆アイ）

材質：ステンレス SUS304

（mm）

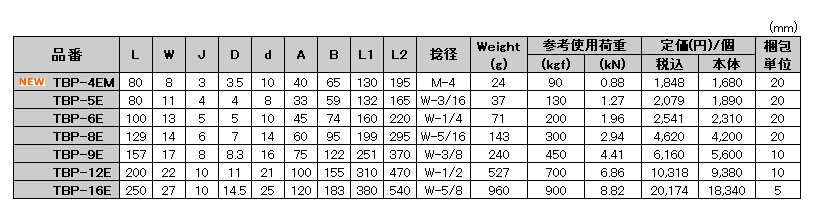

品番	L	W	J	D	d	A	B	L1	L2	捻径	Weight	参考使用荷重		定価(円)/個		梱包
品番	L	W	J	D	d	A	B	L1	L2	捻径	(g)	(kgf)	(kN)	税込	本体	単位
TBP-4EM	80	8	3	3.5	10	40	65	130	195	M-4	24	90	0.88	1,848	1,680	20
TBP-5E	80	11	4	4	8	33	59	132	165	W-3/16	37	130	1.27	2,079	1,890	20
TBP-6E	100	13	5	5	10	45	74	160	220	W-1/4	71	200	1.96	2,541	2,310	20
TBP-8E	129	14	6	7	14	60	95	199	295	W-5/16	143	300	2.94	4,620	4,200	20
TBP-9E	157	17	8	8.3	16	75	122	251	370	W-3/8	240	450	4.41	6,160	5,600	10
TBP-12E	200	22	10	11	21	100	155	310	470	W-1/2	527	700	6.86	10,318	9,380	10
TBP-16E	250	27	10	14.5	25	120	183	380	540	W-5/8	960	900	8.82	20,174	18,340	5

※TBP-4E（ブネジ）は廃番となりました。
