枠式ターンバックル外れ止め付（フック&フック）

品番：TB-HK

枠を回転させると、ゆるめたり、締めたりすることができます。ワイヤーロープの張り具合の調節に。六角ナット付。

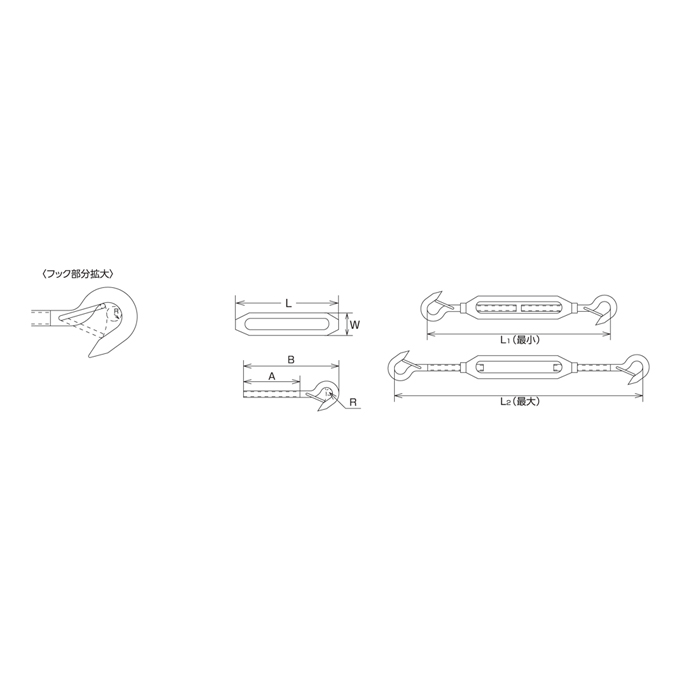

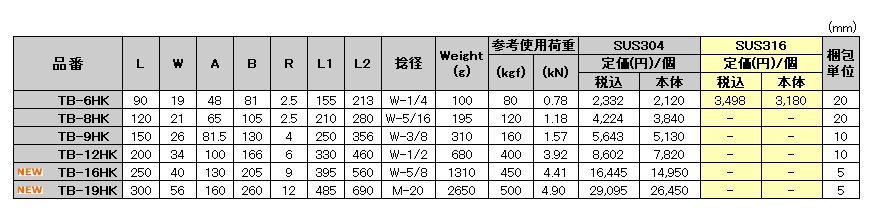

サイズ表

枠式ターンバックル　外れ止め付（フック＆フック）

材質：ステンレス SUS304・SUS316

（mm）

品番	L	W	A	B	R	L1	L2	捻径	Weight (g)	参考使用荷重		SUS304		SUS316		梱包単位
										(kgf)	(kN)	定価(円)/個		定価(円)/個
												税込	本体	税込	本体
TB-6HK	90	19	48	81	2.5	155	213	W-1/4	100	80	0.78	2,332	2,120	3,498	3,180	20
TB-8HK	120	21	65	105	2.5	210	280	W-5/16	195	120	1.18	4,224	3,840	-	-	20
TB-9HK	150	26	81.5	130	4	250	356	W-3/8	310	160	1.57	5,643	5,130	-	-	10
TB-12HK	200	34	100	166	6	330	460	W-1/2	680	400	3.92	8,602	7,820	-	-	10
TB-16HK	250	40	130	205	9	395	560	W-5/8	1310	450	4.41	16,445	14,950	-	-	5
TB-19HK	300	56	160	260	12	485	690	M-20	2650	500	4.9	29,095	26,450	-	-	5

キーワード

#その他 #建築金物 #漁具、船具、造船 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
