パイプターンバックルJ&J 規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

品番：TBP-J

枠を回転させると、ゆるめたり、締めたりすることができます。枠式とは違い、パイプタイプでネジ部分が露出していないので、より装飾的です。リングを外すことにより、簡単に対象物に取付けられます。ワイヤーロープの張り具合の調節に。六角ナット付。

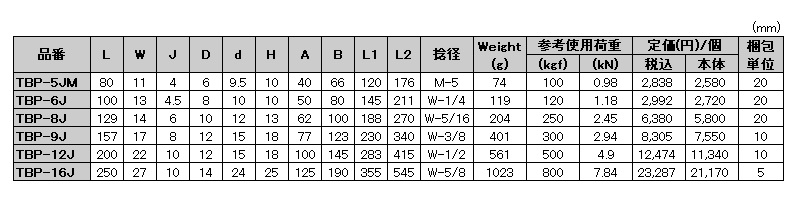

サイズ表

パイプターンバックル J＆J

材質：ステンレス SUS304

（mm）

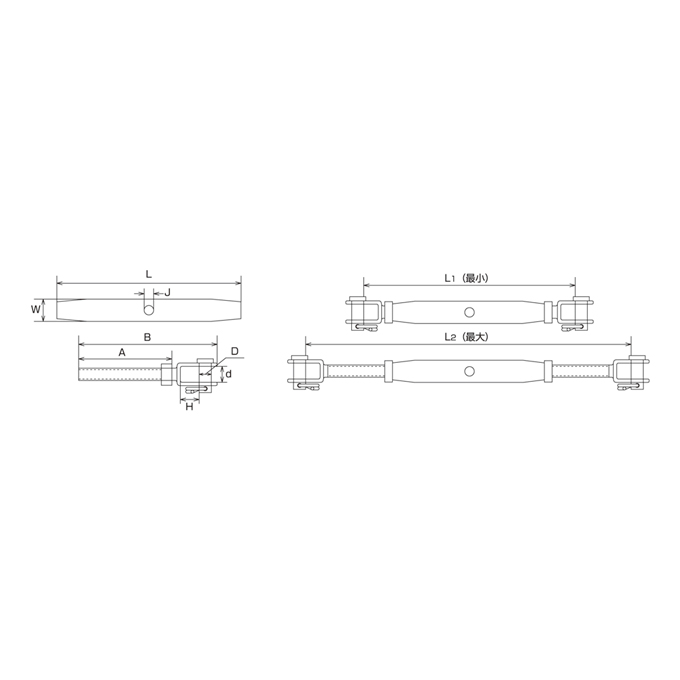

品番	L	W	J	D	d	H	A	B	L1	L2	捻径	Weight	参考使用荷重		定価(円)/個		梱包
品番	L	W	J	D	d	H	A	B	L1	L2	捻径	(g)	(kgf)	(kN)	税込	本体	単位
TBP-5JM	80	11	4	6	9.5	10	40	66	120	176	M-5	74	100	0.98	2,838	2,580	20
TBP-6J	100	13	4.5	8	10	10	50	80	145	211	W-1/4	119	120	1.18	2,992	2,720	20
TBP-8J	129	14	6	10	12	13	62	100	188	270	W-5/16	204	250	2.45	6,380	5,800	20
TBP-9J	157	17	8	12	15	18	77	123	230	340	W-3/8	401	300	2.94	8,305	7,550	10
TBP-12J	200	22	10	12	15	18	100	145	283	415	W-1/2	561	500	4.9	12,474	11,340	10
TBP-16J	250	27	10	14	24	25	125	190	355	545	W-5/8	1023	800	7.84	23,287	21,170	5

※TBP-5J（ブネジ）は、廃番となりました。
