枠式ターンバックル（フック&フック）

品番：TB-H

枠を回転させると、ゆるめたり、締めたりすることができます。ワイヤーロープの張り具合の調節に。

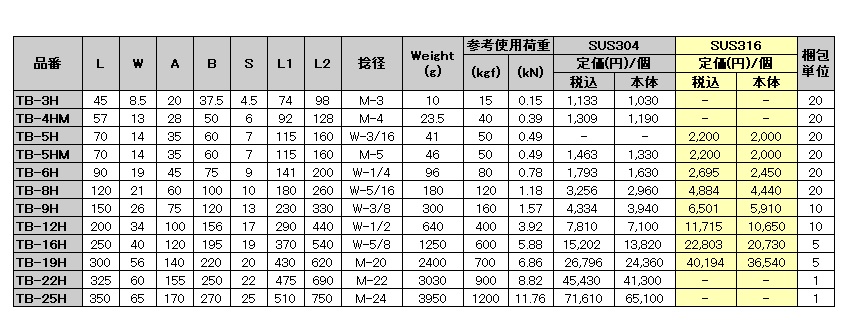

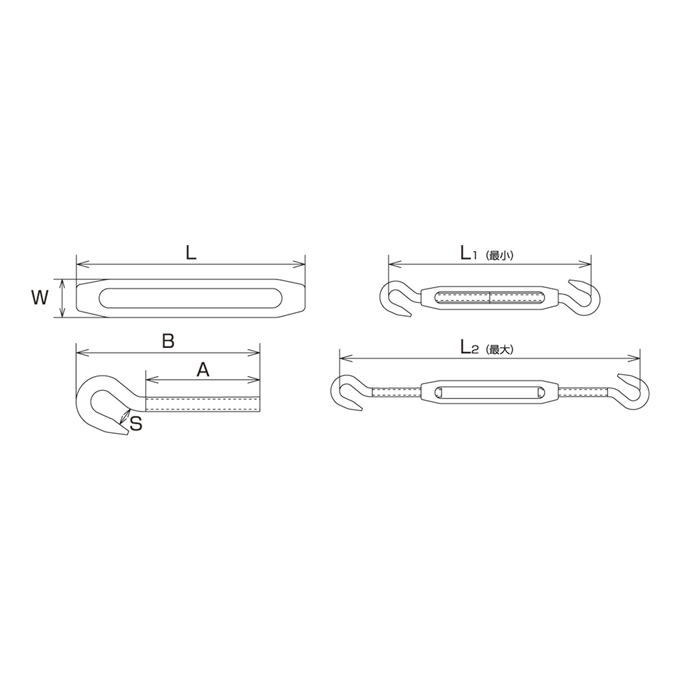

サイズ表

枠式ターンバックル（フック＆フック）

材質：ステンレス SUS304・SUS316

（mm）

品番	L	W	A	B	S	L1	L2	捻径	Weight (g)	参考使用荷重		SUS304		SUS316		梱包単位
										(kgf)	(kN)	定価(円)/個		定価(円)/個
												税込	本体	税込	本体
TB-3H	45	8.5	20	37.5	4.5	74	98	M-3	10	15	0.15	1,133	1,030	-	-	20
TB-4HM	57	13	28	50	6	92	128	M-4	23.5	40	0.39	1,309	1,190	-	-	20
TB-5H	70	14	35	60	7	115	160	W-3/16	41	50	0.49	-	-	2,200	2,000	20
TB-5HM	70	14	35	60	7	115	160	M-5	46	50	0.49	1,463	1,330	2,200	2,000	20
TB-6H	90	19	45	75	9	141	200	W-1/4	96	80	0.78	1,793	1,630	2,695	2,450	20
TB-8H	120	21	60	100	10	180	260	W-5/16	180	120	1.18	3,256	2,960	4,884	4,440	20
TB-9H	150	26	75	120	13	230	330	W-3/8	300	160	1.57	4,334	3,940	6,501	5,910	10
TB-12H	200	34	100	156	17	290	440	W-1/2	640	400	3.92	7,810	7,100	11,715	10,650	10
TB-16H	250	40	120	195	19	370	540	W-5/8	1250	600	5.88	15,202	13,820	22,803	20,730	5
TB-19H	300	56	140	220	20	430	620	M-20	2400	700	6.86	26,796	24,360	40,194	36,540	5
TB-22H	325	60	155	250	22	475	690	M-22	3030	900	8.82	45,430	41,300	-	-	1
TB-25H	350	65	170	270	25	510	750	M-24	3950	1200	11.76	71,610	65,100	-	-	1

※TB-4H,5H SUS304製は廃番となりました。
※TB-5H〜TB-19Hは、SUS316製も在庫にございます。
　　ご注文の際には、品番の前か後に「SUS316」とご指定ください。
