品番：TBP-A

枠を回転させると、ゆるめたり、締めたりすることができます。枠式とは違い、パイプタイプでネジ部分が露出していないので、より装飾的です。ワイヤーロープの張り具合の調節に。

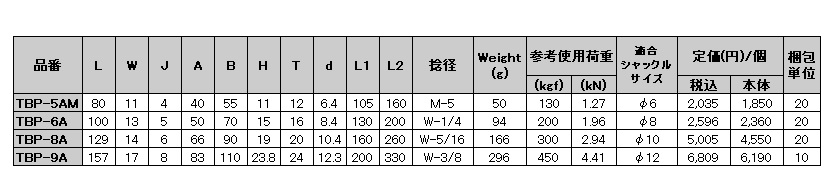

サイズ表

パイプターンバックル A＆A

材質：ステンレス SUS304

（mm）

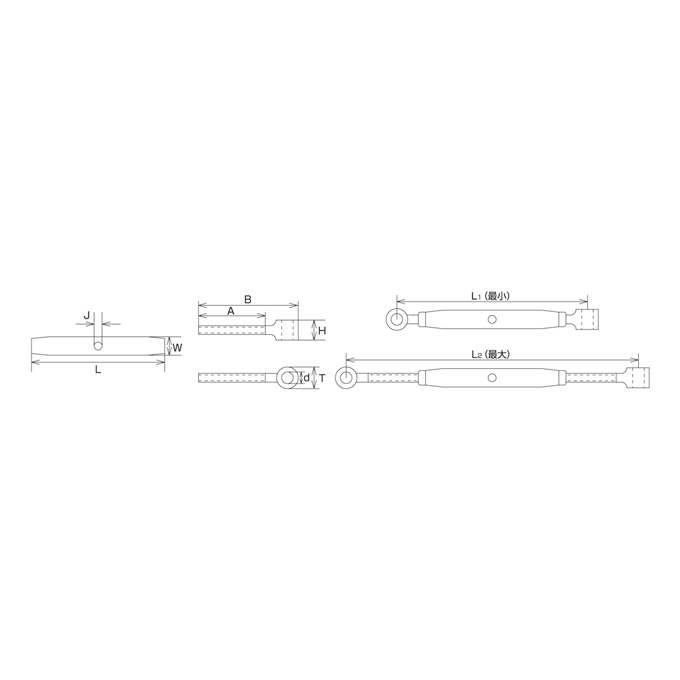

品番	L	W	J	A	B	H	T	d	L1	L2	捻径	Weight (g)	参考使用荷重		適合シャックルサイズ	定価(円)/個		梱包単位
品番	L	W	J	A	B	H	T	d	L1	L2	捻径	Weight (g)	(kgf)	(kN)	適合シャックルサイズ	税込	本体	梱包単位
TBP-5AM	80	11	4	40	55	11	12	6.4	105	160	M-5	50	130	1.27	φ6	2,035	1,850	20
TBP-6A	100	13	5	50	70	15	16	8.4	130	200	W-1/4	94	200	1.96	φ8	2,596	2,360	20
TBP-8A	129	14	6	66	90	19	20	10.4	160	260	W-5/16	166	300	2.94	φ10	5,005	4,550	20
TBP-9A	157	17	8	83	110	23.8	24	12.3	200	330	W-3/8	296	450	4.41	φ12	6,809	6,190	10

※六角ナット付き
※TBP-5A（ブネジ）は廃番となりました。後継品はTBP-5AM（ミリネジ）です。
