極小サイズのシャックルです。ネジシャックルのピンの出っ張り(摘む部分)を除いているので、ロープ等がひっかかりません。チェーン・ワイヤーロープ等の連結金具として、また端末の金具のジョイントに。

サイズ表

ネジシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
SP-2	2	8	4	4	M-2	1	10	0.1	924	840	20
SP-3	3	12	6	6	M-3	4	25	0.25	990	900	20

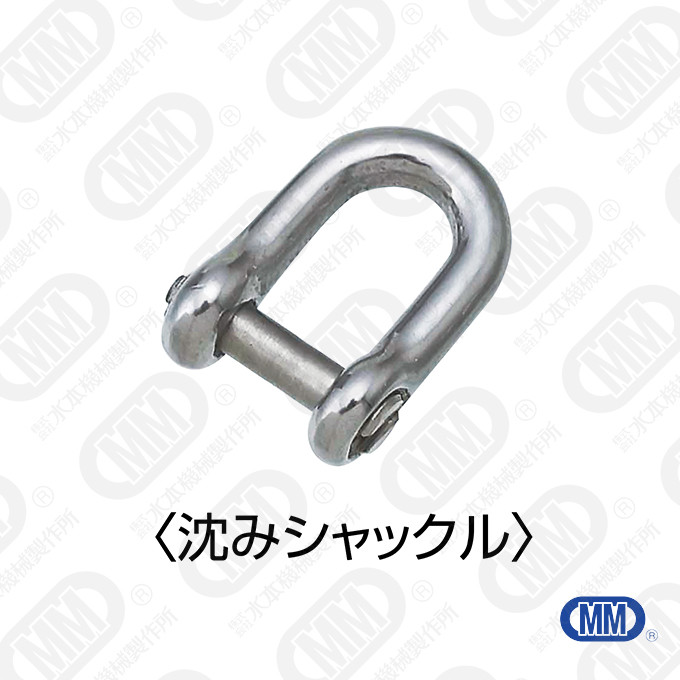

沈みシャックル

材質：ステンレス SUS304

（mm）

品番	D	L	B	d	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
CS-2	2	8	4	4	M-2	1	10	0.1	1,023	930	20
CS-3	3	12	6	6	M-3	3	25	0.25	1,100	1,000	20
