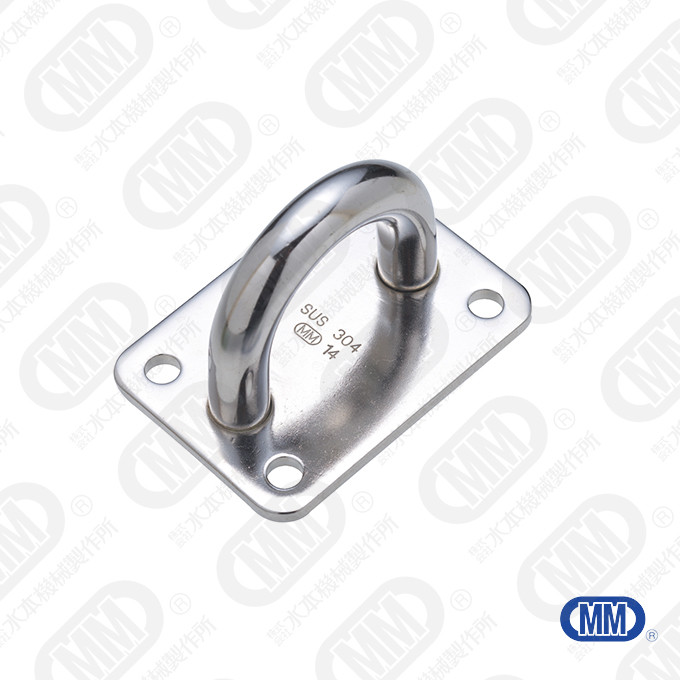

4箇所を止めるタイプです。支柱や壁面等に取り付けます。座ぐりなしタイプです。

サイズ表

アイプレート

材質：ステンレス SUS304

（mm）

品番	D	A1	A2	B1	B2	H	h	W	d	T	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	A1	A2	B1	B2	H	h	W	d	T	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
IP-4	4	25	16	28	18	16	10	11.5	3	2	12.5	7	0.07	539	490	20
IP-5	5	30	18	34	22	19.5	12	15	4.2	2.5	23	15	0.15	836	760	20
IP-6	6	34	20	40	25	25.5	17	19	5.2	2.5	35	20	0.2	1,078	980	20
IP-8	8	39	25	50	35	32	21	22	5.2	3	65	30	0.29	1,694	1,540	20
IP-9	9	42	27	58	43	37	24	28	5.2	4	105	60	0.59	2,618	2,380	10
IP-12	12	54	35	75	56	47.8	31	36	5.8	4.8	224	120	1.18	4,158	3,780	10
IP-14	14	60	40	85	65	57	38	40	8	5	327	400	3.92	7,392	6,720	5
IP-16	16	65	40	95	70	65	43	45	10	6	473	600	5.88	11,693	10,630	5

アイプレート（ロングタイプ）

材質：ステンレス SUS304

（mm）

品番	D	A1	A2	B1	B2	H	h	W	d	T	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	A1	A2	B1	B2	H	h	W	d	T	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
IP-4H	4	25	16	28	18	25	19	11.5	3	2	13	7	0.07	770	700	20
IP-5H	5	30	18	34	22	30	22.5	15	4.2	2.5	25	15	0.15	1,133	1,030	20
IP-6H	6	34	20	40	25	48	39.5	19	5.2	2.5	41	20	0.2	1,408	1,280	20
IP-8H	8	39	25	50	35	66	55	22	5.2	3	91	30	0.29	2,211	2,010	20

※IP-14・16は「座ぐりなしタイプ」です。
※IP-4H・5H・6H・8Hは高さが高いタイプです。
※アイプレート用裏板もございます。

用途例

・機械器具類の吊り上げ（荷役全般）
・建築金物・構造物への固定
・落下防止チェーン・ワイヤーの端末金具
・防鳥・遮光ネットの端末金具

よくあるご質問

Q. ステンレス製アイプレートの使用荷重はどう決まりますか？
A. 呼び径・材質・吊り角度によって変動します。垂直吊りの場合の参考値を上記寸法表に記載しています。斜め吊りの場合は荷重が増加しますのでご注意ください。

Q. SUS304とSUS316はどちらを選べばよいですか？
A. 一般的な屋内・屋外用途はSUS304で対応可能です。海岸近く・塩素系薬品を使用する環境ではSUS316をお勧めします。

Q. CADデータ・図面のダウンロードはできますか？
A. 各製品ページよりCADデータおよび図面のダウンロードフォームをご利用いただけます。

キーワード

#建築金物 #その他 #漁具、船具、造船 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役 #ペット関連
