回転アイプレート

品番：SI

アイの部分が回転するので連結した時にからみません。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープの端末金具として使用。

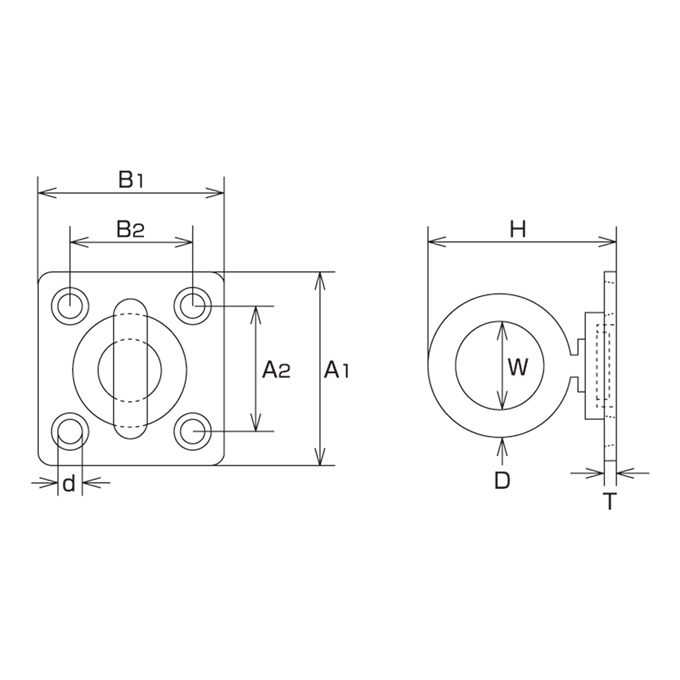

サイズ表

回転アイプレート

材質：ステンレス SUS304

（mm）

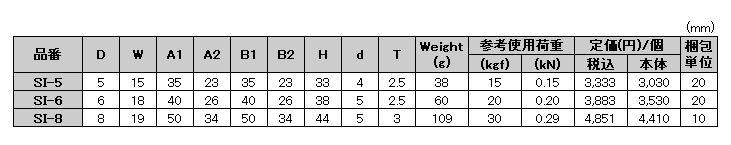

品番	D	W	A1	A2	B1	B2	H	d	T	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	W	A1	A2	B1	B2	H	d	T	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
SI-5	5	15	35	23	35	23	33	4	2.5	38	15	0.15	3,333	3,030	20
SI-6	6	18	40	26	40	26	38	5	2.5	60	20	0.2	3,883	3,530	20
SI-8	8	19	50	34	50	34	44	5	3	109	30	0.29	4,851	4,410	10

キーワード

#その他 #建築金物 #漁具、船具、造船 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役 #ペット関連

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
