ISY-21 規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

580円 (本体価格)

品番：ISY-21

CADをダウンロード

シートアイストラップ ISY-21のCADをダウンロード

フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

このたびはCADデータのご依頼をいただき、誠にありがとうございます。
ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
万が一、連絡がない場合は、
迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

閉じる

図面をダウンロード

シートアイストラップ ISY-21の図面をダウンロード

フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

閉じる

設置幅の狭い面でも取付け可能です。支柱や壁面等に取り付けます。

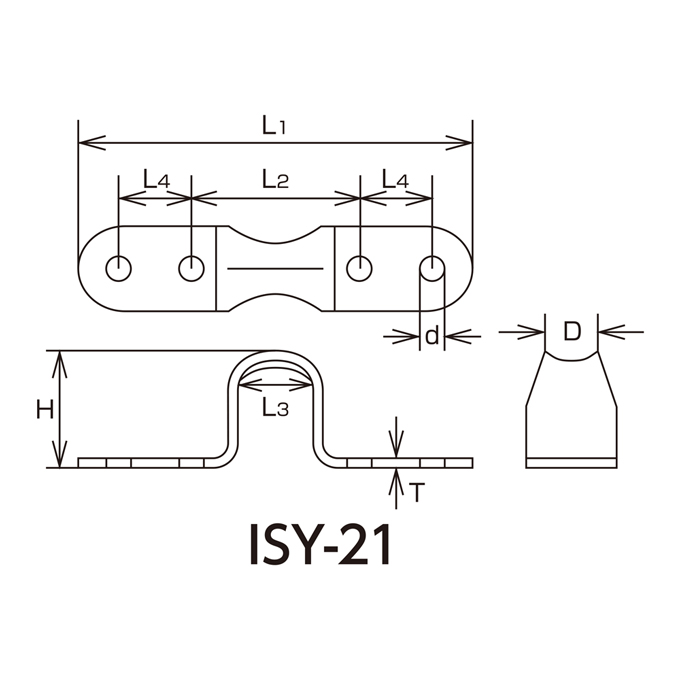

サイズ表

シートアイストラップ

材質：ステンレス SUS304

（mm）

品番	D	L1	L2	L3	L4	H	d	T	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L1	L2	L3	L4	H	d	T	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
ISY-10	10	51	36	16	-	17	6	0.6	4	10	0.10	264	240	20
ISY-11	5	44	34	12	-	16	4.8	1.4	4	5	0.05	264	240	20
ISY-12	8.5	45	34	14	-	14	4.2	1.4	6	10	0.10	264	240	20
ISY-13	12	51	38	15	-	19	5.8	1.5	7	10	0.10	319	290	20
ISY-20	10	79	42	17	12	18	4.5	1.2	8	15	0.15	308	280	20
ISY-21	10.5	84	36	16	15.5	26.5	5	1.4	21	20	0.20	638	580	20
