品番：BSR

座金・アンカープラグが付いています。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープの端末金具として。それぞれ化粧座金がついています。

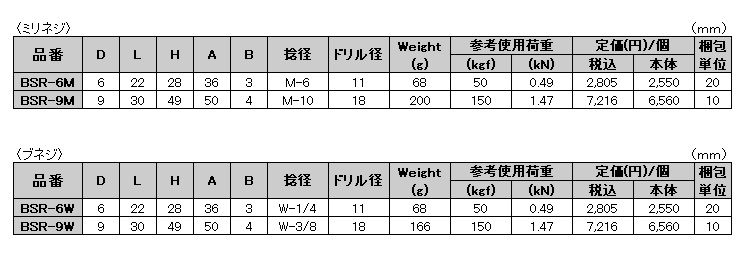

サイズ表

【ミリネジ】Metric Thread

材質：ステンレス SUS304 アンカープラグ：亜鉛ダイキャスト

（mm）

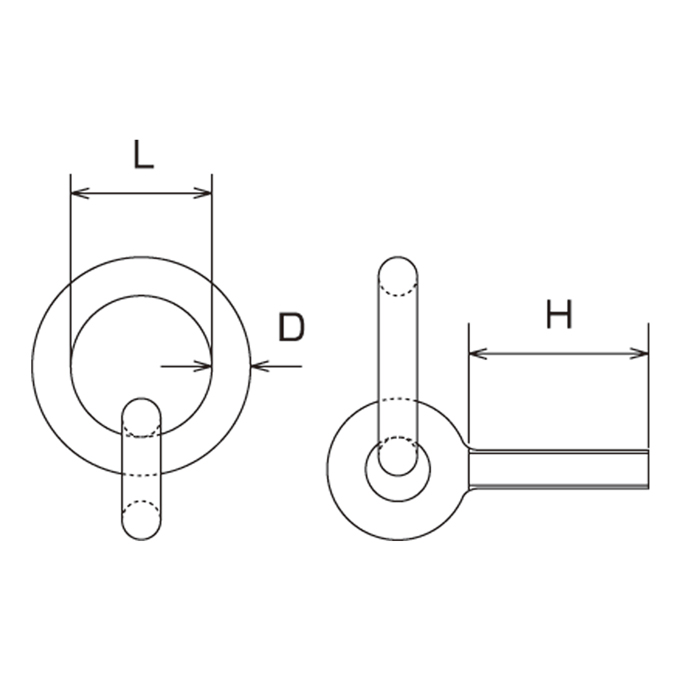

品番	D	L	H	A	B	捻径	ドリル径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	H	A	B	捻径	ドリル径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
BSR-6M	6	22	28	36	3	M-6	11	68	50	0.49	2,805	2,550	20
BSR-9M	9	30	49	50	4	M-10	18	200	150	1.47	7,216	6,560	10

【ブネジ】Inch Thread

材質：ステンレス SUS304 アンカープラグ 6W：鉛合金、黄銅ダイキャスト９W：亜鉛ダイキャスト

（mm）

品番	D	L	H	A	B	捻径	ドリル径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	H	A	B	捻径	ドリル径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
BSR-6W	6	22	28	36	3	W-1/4	11	68	50	0.49	2,805	2,550	20
BSR-9W	9	30	49	50	4	W-3/8	18	166	150	1.47	7,216	6,560	10

Weightは当社支給のアンカープラグを付けた時の重量です。

アンカープラグ材質
BSR-6W：鉛合金、黄銅ダイキャスト
BSR-9W、6M、9M：亜鉛ダイキャスト
