引き取手C型（めねじ）

品番：TOC

ステンレスの素材感が美しい鏡面仕上げの取手です。機械等の取手に使用が多く、各種設備などの取手に使用します。

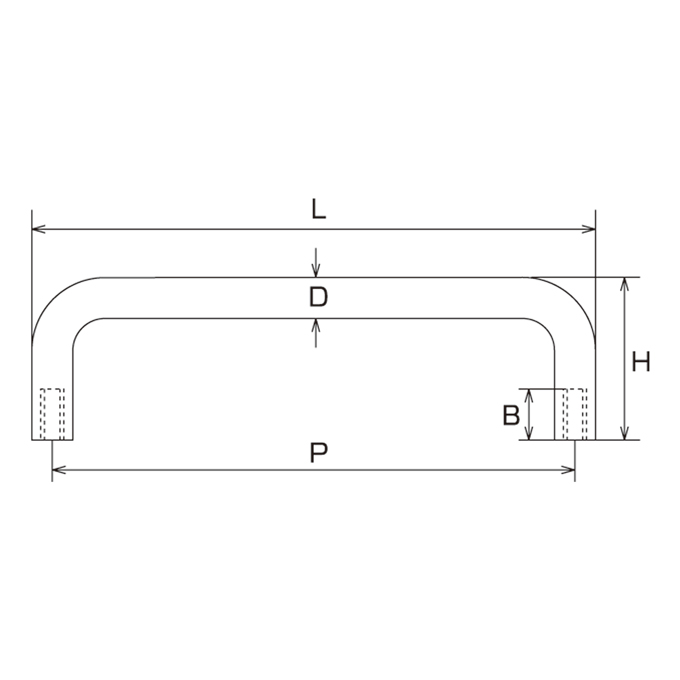

サイズ表

引き取手Ｃ型（めねじ）

材質：ステンレス SUS304

（mm）

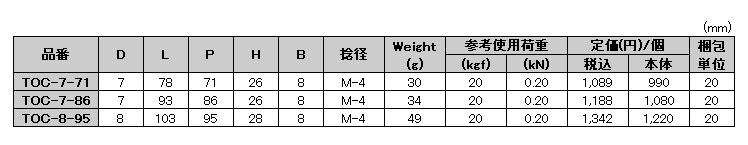

品番	D	L	P	H	B	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	P	H	B	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
TOC-7-71	7	78	71	26	8	M-4	30	20	0.20	1,089	990	20
TOC-7-86	7	93	86	26	8	M-4	34	20	0.20	1,188	1,080	20
TOC-8-95	8	103	95	28	8	M-4	49	20	0.20	1,342	1,220	20

※ステンレス　＋トラス小ネジ　M4×28　2本付き。
※鏡面仕上げの他に、ヘアーライン仕上げもございます。
※ヘアーライン仕上げの場合は、品番末尾にＨＬを付けてください。
