PDN-8M 規格・寸法・耐荷重一覧

パッドナット

1,330円 (本体価格)

品番：PDN-8M

CADをダウンロード

パッドナット PDN-8MのCADをダウンロード

  • フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
  • 複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
  • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
  • 個人情報保護方針に同意いただける方のみ送信ください。

    お名前

    姓名

    貴社名

    部署名

    郵便番号

    都道府県

    市区町村

    以降の住所・番地

    建物名・部屋名

    電話番号

    メールアドレス


    メッセージが送信されました。

    このたびはCADデータのご依頼をいただき、誠にありがとうございます。
    ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
    万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
    万が一、連絡がない場合は、
    迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

    閉じる

    図面をダウンロード

    パッドナット PDN-8Mの図面をダウンロード

    • フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
    • 複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
    • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
    • 個人情報保護方針に同意いただける方のみ送信ください。

      お名前

      姓名

      貴社名

      部署名

      郵便番号

      都道府県

      市区町村

      以降の住所・番地

      建物名・部屋名

      電話番号

      メールアドレス


      メッセージが送信されました。

      入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

      万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

      閉じる

      3点止めで壁面等に止められるナットです。壁面・床面・柱等に設置し、ボルトをねじ込む事ができます。ネジ部分は貫通しています。

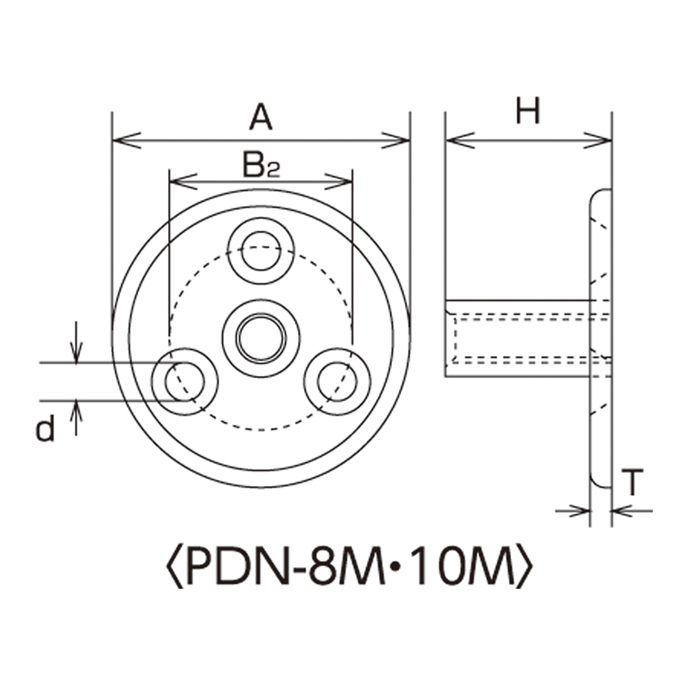

      サイズ表

      【ミリネジ】Metric Thread　材質：ステンレス SUS304

      （mm）
      品番 A B1 B2 H T d C 捻径 Weight (g) 参考使用荷重 定価(円)/個 梱包単位
      (kgf) (kN) 税込 本体
      PDN-5M 9 28 22 21 2.2 2.2 15 M-5 11 15 0.15 946 860 20
      PDN-6M 12 37 28.5 17 2.3 3.2 - M-6 12 20 0.2 1,144 1,040 20
      PDN-8M 40 - 24 22 2.5 5.2 - M-8 25 50 0.49 1,463 1,330 20
      PDN-10M 40 - 24 22 2.5 5.2 - M-10 26 80 0.78 1,870 1,700 10

      ※PDN-5Mはネジ部分が貫通していません。
      ※PDN-6M・8M・10Mはネジ部分が貫通しています。
