品番：MM・MMH

ステンレス製なので、腐食の進みやすい従来の鉄製の係船環と比較して、腐食に強く美しいです。桟橋や埠頭などに設け、ワイヤーロープを結びつけて船舶の係留をする。

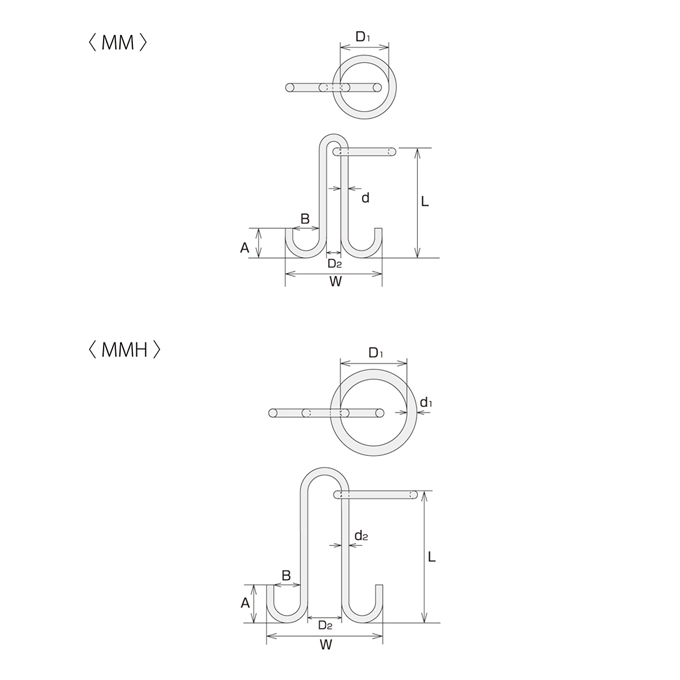

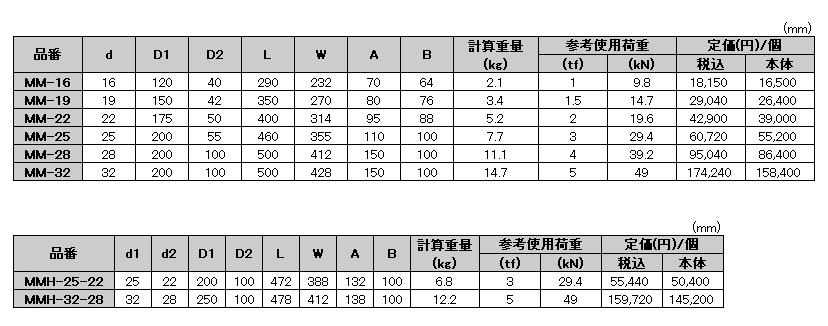

サイズ表

MM型

材質：ステンレス SUS304

（mm）

品番	d	D1	D2	L	W	A	B	参考使用荷重		定価(円)/個		計算重量 (kg)
品番	d	D1	D2	L	W	A	B	(tf)	(kN)	税込	本体	計算重量 (kg)
MM-16	16	120	40	290	232	70	64	1	9.8	18,150	16,500	2.1
MM-19	19	150	42	350	270	80	76	1.5	14.7	29,040	26,400	3.4
MM-22	22	175	50	400	314	95	88	2	19.6	42,900	39,000	5.2
MM-25	25	200	55	460	355	110	100	3	29.4	60,720	55,200	7.7
MM-28	28	200	100	500	412	150	100	4	39.2	95,040	86,400	11.1
MM-32	32	200	100	500	428	150	100	5	49.0	174,240	158,400	14.7

MMH型

材質：ステンレス SUS304

（mm）

品番	d1	d2	D1	D2	L	W	A	B	参考使用荷重		定価(円)/個		計算重量 (kg)
品番	d1	d2	D1	D2	L	W	A	B	(tf)	(kN)	税込	本体	計算重量 (kg)
MMH-25-22	25	22	200	100	472	388	132	100	3	29.4	55,440	50,400	6.8
MMH-32-28	32	28	250	100	478	412	138	100	5	49.0	159,720	145,200	12.2

※材質：ステンレスSUS304
※SUS316製も製作可能です。（別途お見積りいたしますので、お問い合わせください。）
※係船環の参考使用荷重は、強度の中で一番低い丸リンクの耐力荷重を基準として決定しています。

【表面仕上げについて】
・通常はバレル研磨仕上げです。
・「バフ研磨＃３００相当」「電解研磨仕上げ」は、別途お見積り差し上げます。ご注文時にご確認ください。

【ねじ切加工について】
・レギュラー、別作品に関係なく、ねじ切加工は有効ねじではありません。有効ねじの場合はご指定ください。
