品番：MS

ステンレス製なので、腐食の進みやすい従来の鉄製の係船環と比較して、腐食に強く美しいです。桟橋や埠頭などに設け、ワイヤーロープを結びつけて船舶の係留をする。

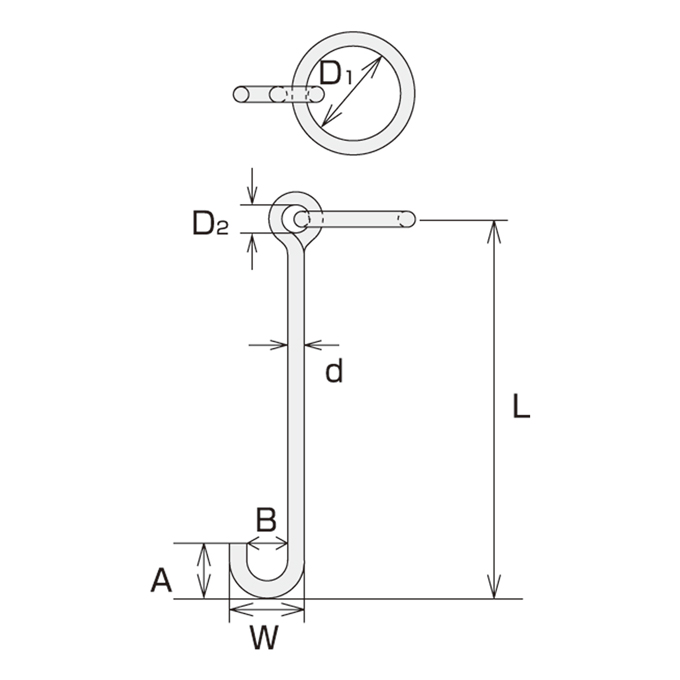

サイズ表

MS型

材質：ステンレス SUS304

（mm）

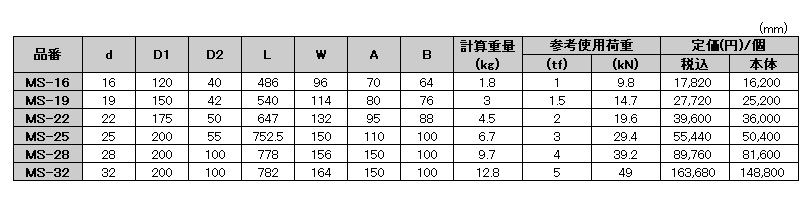

品番	d	D1	D2	L	W	A	B	参考使用荷重		定価(円)/個		計算重量 (kg)
品番	d	D1	D2	L	W	A	B	(tf)	(kN)	税込	本体	計算重量 (kg)
MS-16	16	120	40	486	96	70	64	1	9.8	17,820	16,200	1.8
MS-19	19	150	42	540	114	80	76	1.5	14.7	27,720	25,200	3.0
MS-22	22	175	50	647	132	95	88	2	19.6	39,600	36,000	4.5
MS-25	25	200	55	752.5	150	110	100	3	29.4	55,440	50,400	6.7
MS-28	28	200	100	778	156	150	100	4	39.2	89,760	81,600	9.7
MS-32	32	200	100	782	164	150	100	5	49.0	163,680	148,800	12.8

※材質：ステンレスSUS304
※SUS316製も製作可能です。（別途お見積りいたしますので、お問い合わせください。）
※係船環の参考使用荷重は、強度の中で一番低い丸リンクの耐力荷重を基準として決定しています。

【表面仕上げについて】
・通常はバレル研磨仕上げです。
・「バフ研磨＃３００相当」「電解研磨仕上げ」は、別途お見積り差し上げます。ご注文時にご確認ください。

【ねじ切加工について】
・レギュラー、別作品に関係なく、ねじ切加工は有効ねじではありません。有効ねじの場合はご指定ください。
