ハンガープレート規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

品番：HP

中央の曲げ部分にDリング等を入れて組合せて使用できます。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープの端末金具として。ステンレス皿木捻子付。

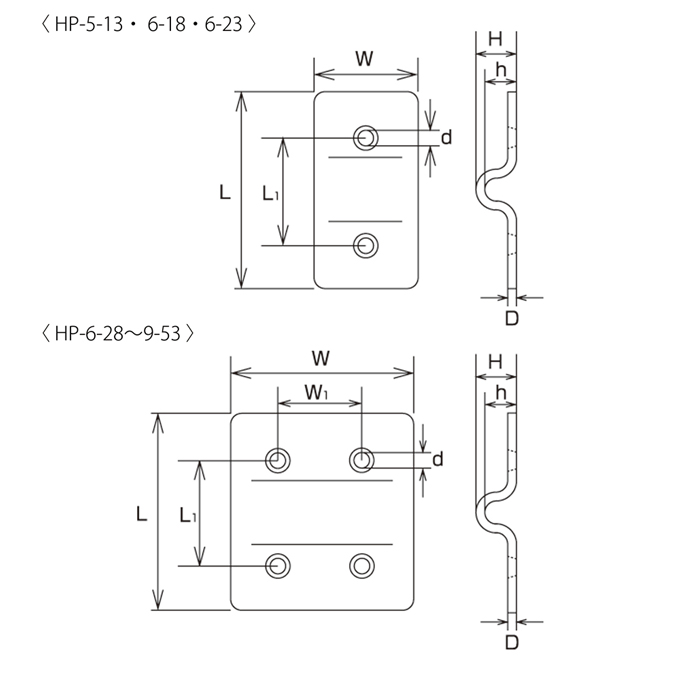

サイズ表

ハンガープレート

材質：ステンレス SUS304

（mm）

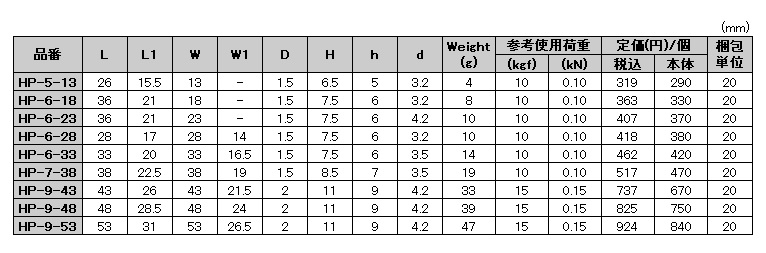

品番	L	L1	W	W1	D	H	h	d	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	L	L1	W	W1	D	H	h	d	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
HP-5-13	26	15.5	13	-	1.5	6.5	5	3.2	4	10	0.10	319	290	20
HP-6-18	36	21	18	-	1.5	7.5	6	3.2	8	10	0.10	363	330	20
HP-6-23	36	21	23	-	1.5	7.5	6	4.2	10	10	0.10	407	370	20
HP-6-28	28	17	28	14	1.5	7.5	6	3.2	10	10	0.10	418	380	20
HP-6-33	33	20	33	16.5	1.5	7.5	6	3.5	14	10	0.10	462	420	20
HP-7-38	38	22.5	38	19	1.5	8.5	7	3.5	19	10	0.10	517	470	20
HP-9-43	43	26	43	21.5	2	11	9	4.2	33	15	0.15	737	670	20
HP-9-48	48	28.5	48	24	2	11	9	4.2	39	15	0.15	825	750	20
HP-9-53	53	31	53	26.5	2	11	9	4.2	47	15	0.15	924	840	20

※5-13, 6-18, 6-23は２ヶ穴です。
※ステンレス皿木捻子付
