アイプレート（小ねじ付）

品番：IP-N

4箇所を止めるタイプです。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープ等の端末金具として。

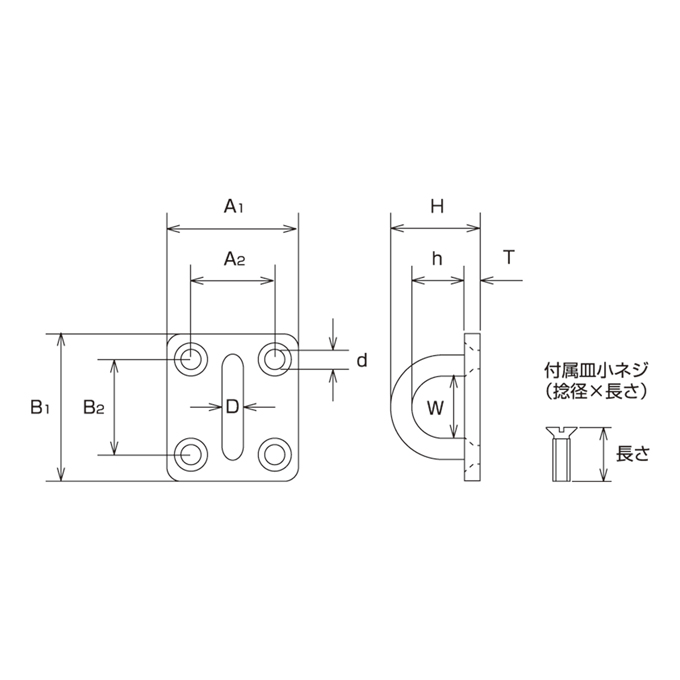

サイズ表

アイプレート（小ねじ付）

材質：ステンレス SUS304

（mm）

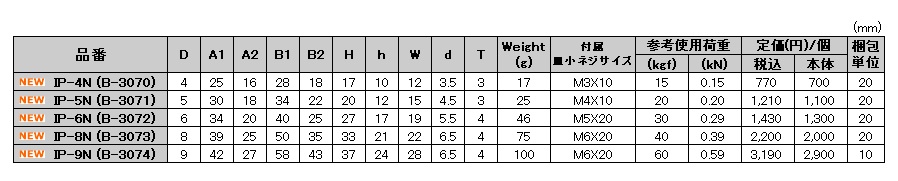

品番		D	A1	A2	B1	B2	H	h	W	d	T	Weight(g)	付属皿小ネジサイズ	参考使用荷重		定価(円)/個		梱包単位
品番		D	A1	A2	B1	B2	H	h	W	d	T	Weight(g)	付属皿小ネジサイズ	(kgf)	(kN)	税込	本体	梱包単位
IP-4N (B-3070)		4	25	16	28	18	17	10	12	3.5	3	17	M3X10	15	0.15	770	700	20
IP-5N (B-3071)		5	30	18	34	22	20	12	15	4.5	3	25	M4X10	20	0.2	1,210	1,100	20
IP-6N (B-3072)		6	34	20	40	25	27	17	19	5.5	4	46	M5X20	30	0.29	1,430	1,300	20
IP-8N (B-3073)		8	39	25	50	35	33	21	22	6.5	4	75	M6X20	40	0.39	2,200	2,000	20
IP-9N (B-3074)		9	42	27	58	43	37	24	28	6.5	4	100	M6X20	60	0.59	3,190	2,900	10

※ステンレス皿小ネジ4ヶ付
（使用環境により付属ネジが使用できない場合があります）

キーワード

#ペット関連 #その他 #建築金物 #漁具、船具、造船 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
