アイプレート用裏板

品番：IPB

アイプレート・丸カンプレート・オープンアイプレートにピッタリサイズの裏板です。アイプレートを取り付ける対象物の裏側に取り付ける事で、補強の役目をします。

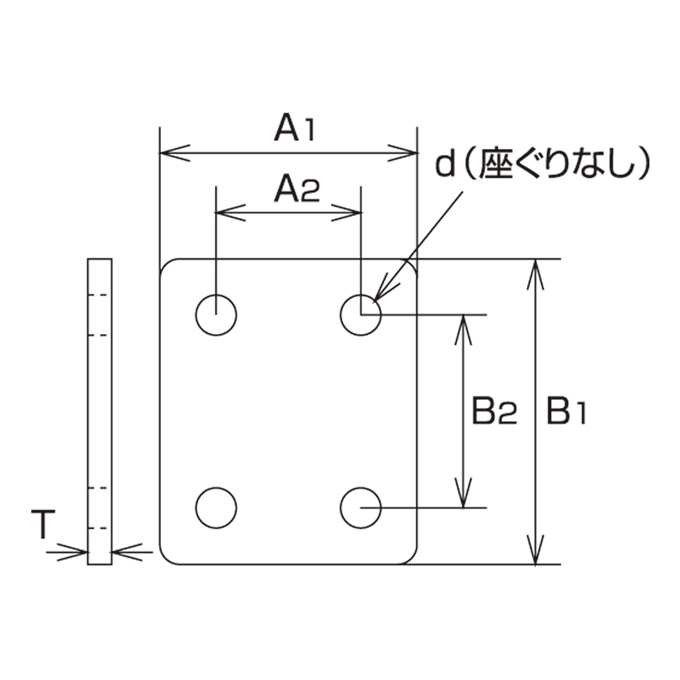

サイズ表

アイプレート用裏板

材質：ステンレス SUS304

（mm）

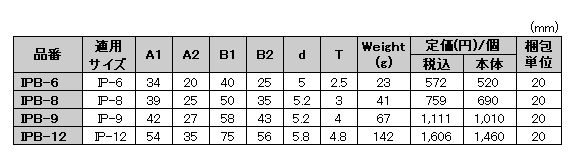

品番	適用サイズ	A1	A2	B1	B2	d	T	Weight (g)	定価(円)/個		梱包単位
品番	適用サイズ	A1	A2	B1	B2	d	T	Weight (g)	税込	本体	梱包単位
IPB-6	IP-6	34	20	40	25	5	2.5	23	572	520	20
IPB-8	IP-8	39	25	50	35	5.2	3	41	759	690	20
IPB-9	IP-9	42	27	58	43	5.2	4	67	1,111	1,010	20
IPB-12	IP-12	54	35	75	56	5.8	4.8	142	1,606	1,460	20

※IP,PR,OIP用の裏板です。
※接地面の補強としてご使用ください。

キーワード

#その他 #建築金物 #漁具、船具、造船 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役 #ペット関連

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
