ダイアモンドアイ

品番：DI

形状が菱形です。4箇所を止めるタイプです。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープの端末金具として。

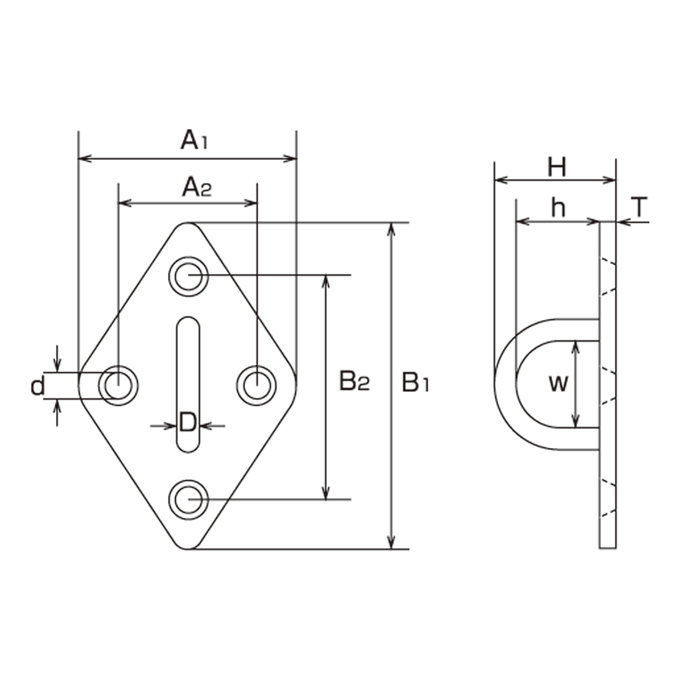

サイズ表

ダイアモンドアイ

材質：ステンレス SUS304

（mm）

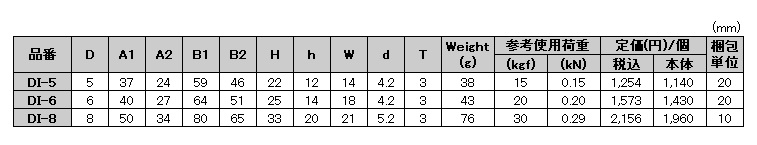

品番	D	A1	A2	B1	B2	H	h	W	d	T	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	A1	A2	B1	B2	H	h	W	d	T	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
DI-5	5	37	24	59	46	22	12	14	4.2	3	38	15	0.15	1,254	1,140	20
DI-6	6	40	27	65	51	29	17	17	4.2	3	43	20	0.2	1,573	1,430	20
DI-8	8	50	33	80	62	35	21	21	5.2	3	76	30	0.29	2,156	1,960	10

キーワード

#その他 #建築金物 #漁具、船具、造船 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器 #荷役 #ペット関連

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
