ビッグ半丸シャックル

品番：RSB

従来の半丸シャックルと比較して長さも幅も2倍の大きさになっていますので、用途が広がります。連結金具として使用します。

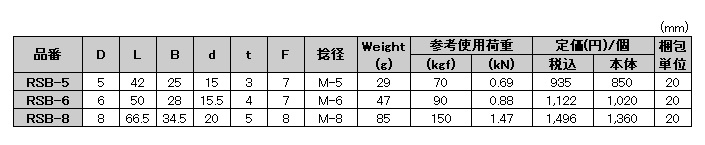

サイズ表

ビッグ半丸シャックル

材質：ステンレス SUS304

（mm）

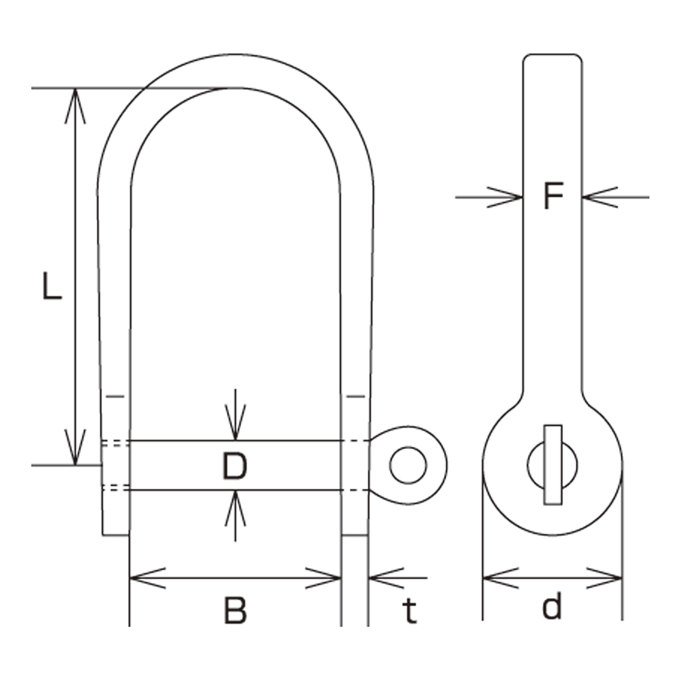

品番	D	L	B	d	t	F	捻径	Weight(g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B	d	t	F	捻径	Weight(g)	(kgf)	(kN)	税込	本体	梱包単位
RSB-5	5	42	25	15	3	7	M-5	29	70	0.69	935	850	20
RSB-6	6	50	28	15.5	4	7	M-6	47	90	0.88	1,122	1,020	20
RSB-8	8	66.5	34.5	20	5	8	M-8	85	150	1.47	1,496	1,360	20

キーワード

#荷役 #ペット関連 #建築金物 #遊具 #漁具、船具、造船 #グレーチング #その他 #自動車、トラック部品 #店舗、看板 #落下防止 #耐震金具、侵入防止 #防鳥、遮光ネット #水処理機器

商品に関するご質問、
発注につきましては
お問い合わせください。

お問い合わせ

【ご注意】

※表記寸法には多少の公差があります。ご了承ください。
※使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
※予告なしに仕様を変更する場合がございます。ご了承ください。
※当社製品には、実用新案・意匠登録済のものがあります。無断複写・無断複製・無断転載はお断りいたします。
※承認図、見積などを必要とされている場合は、お問い合わせフォームよりお問い合わせください。
