U-101165 規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

3,530円 (本体価格)

品番：U-101165

CADをダウンロード

Uボルト(A型・C型) U-101165のCADをダウンロード

フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

このたびはCADデータのご依頼をいただき、誠にありがとうございます。
ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
万が一、連絡がない場合は、
迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

閉じる

図面をダウンロード

Uボルト(A型・C型) U-101165の図面をダウンロード

フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

閉じる

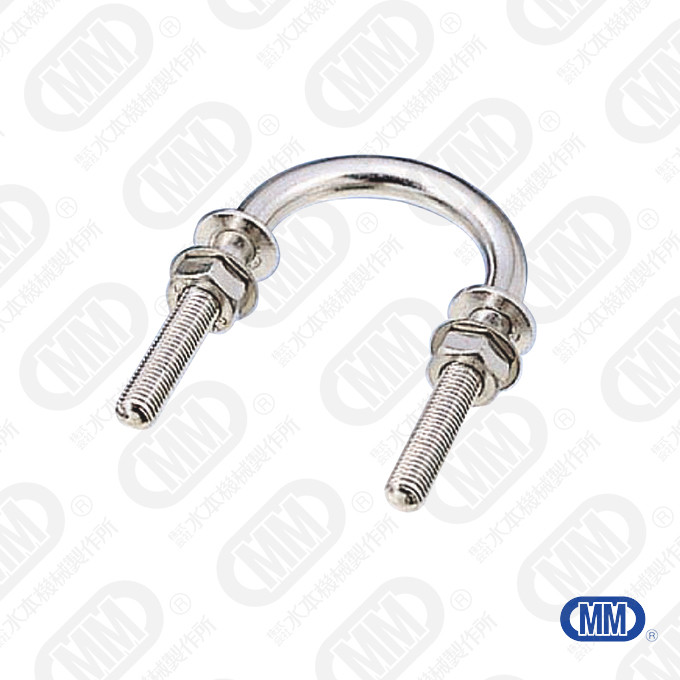

壁面・床面・地面への固定金具です。チェーン・ロープの端末金具として。丸ワッシャー2枚・六角ナット2個付。

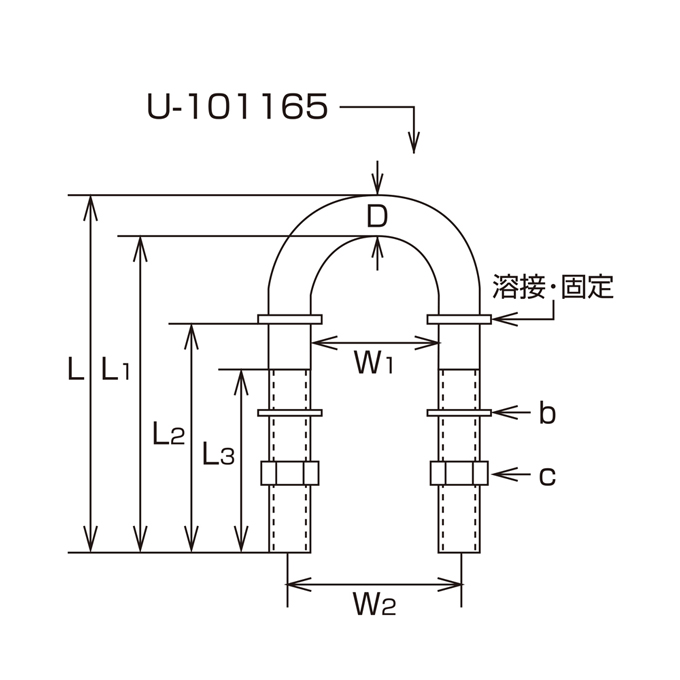

サイズ表

UボルトA型

材質：ステンレス SUS304

（mm）

品番	D	L	L1	L2	L3	W1	W2	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	L1	L2	L3	W1	W2	捻径	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
U-80634	10	60	50	-	25	24	34	M-8	85	80	0.78	1,947	1,770	20
U-80835	10	80	70	-	30	25	35	M-8	105	80	0.78	2,046	1,860	10
U-81035	10	100	90	-	45	25	35	M-8	121	80	0.78	2,255	2,050	10
U-81135	10	115	105	79	56	25	35	M-8	119	80	0.78	2,453	2,230	10
U-81040	10	100	90	50	40	30	40	M-8	122	80	0.78	2,662	2,420	10
U-80850	10	80	70	-	25	40	50	M-8	124	80	0.78	3,267	2,970	10
U-101165	10	110	100	65	45	55	65	M-10	167	150	1.47	3,883	3,530	10

UボルトC型

材質：ステンレス SUS304

（mm）

品番	D	L	L1	L3	W1	W2	捻径	Weight (g)	参考使用荷重		定価(円)/個		梱包
品番	D	L	L1	L3	W1	W2	捻径	Weight (g)	(kgｆ)	(kN)	税込	本体	単位
UC-80932	7	94	87	55	25	32	M-8	85	80	0.78	2,046	1,860	20

※楕円プレートのみもご照会ください。（Ｕボルト用楕円プレート）
※上記以外のサイズも製作可能です。ご照会ください。(別途見積)
