WPH-6 規格・寸法・耐荷重一覧

ワイヤープレートフック

2,380円 (本体価格)

品番：WPH-6

CADをダウンロード

ワイヤープレートフック WPH-6のCADをダウンロード

  • フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
  • 複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
  • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
  • 個人情報保護方針に同意いただける方のみ送信ください。

    お名前

    姓名

    貴社名

    部署名

    郵便番号

    都道府県

    市区町村

    以降の住所・番地

    建物名・部屋名

    電話番号

    メールアドレス


    メッセージが送信されました。

    このたびはCADデータのご依頼をいただき、誠にありがとうございます。
    ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
    万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
    万が一、連絡がない場合は、
    迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

    閉じる

    図面をダウンロード

    ワイヤープレートフック WPH-6の図面をダウンロード

    • フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
    • 複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
    • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
    • 個人情報保護方針に同意いただける方のみ送信ください。

      お名前

      姓名

      貴社名

      部署名

      郵便番号

      都道府県

      市区町村

      以降の住所・番地

      建物名・部屋名

      電話番号

      メールアドレス


      メッセージが送信されました。

      入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

      万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

      閉じる

      フック部分を形成している丸棒の両端が溶接されているため、一時的な掛け置きと係留の両方の使い方が可能です。壁面・床面・柱等に設置し、チェーン・ワイヤー・ロープの端末金具として使用。ペット係留用の壁面金具として、使用。ホース等の一時的な掛け置きに使用。

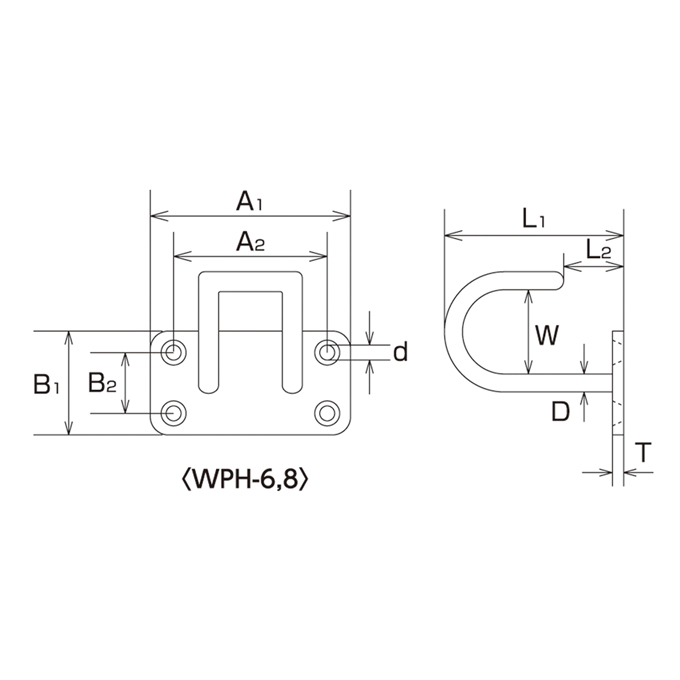

      サイズ表

      ワイヤープレートフック

      材質：ステンレス SUS304

      （mm）
      品番 D L1 L2 W A1 A2 B1 B2 d T Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      WPH-4 4 31.5 12 16.5 40 32 12 - 3.2 2 18 7 0.07 1,144 1,040 20
      WPH-5 5 41 13 20.5 50 40 15 - 4.2 2.5 35 10 0.10 1,716 1,560 20
      WPH-6 6 48 14 23 54 42 30 18 5.2 2.5 66 15 0.15 2,618 2,380 20
      WPH-8 8 64 20 30 72 57 40 25 5.2 3 155 25 0.25 4,510 4,100 10
