IPH-1 規格・寸法・耐荷重一覧

ウォールフックIP型

1,670円 (本体価格)

品番：IPH-1

CADをダウンロード

ウォールフックIP型 IPH-1のCADをダウンロード

  • フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
  • 複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
  • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
  • 個人情報保護方針に同意いただける方のみ送信ください。

    お名前

    姓名

    貴社名

    部署名

    郵便番号

    都道府県

    市区町村

    以降の住所・番地

    建物名・部屋名

    電話番号

    メールアドレス


    メッセージが送信されました。

    このたびはCADデータのご依頼をいただき、誠にありがとうございます。
    ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
    万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
    万が一、連絡がない場合は、
    迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

    閉じる

    図面をダウンロード

    ウォールフックIP型 IPH-1の図面をダウンロード

    • フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
    • 複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
    • mizumoto-mm.co.jpからのメールを受信できるように設定してください。
    • 個人情報保護方針に同意いただける方のみ送信ください。

      お名前

      姓名

      貴社名

      部署名

      郵便番号

      都道府県

      市区町村

      以降の住所・番地

      建物名・部屋名

      電話番号

      メールアドレス


      メッセージが送信されました。

      入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

      万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

      閉じる

      フック部は、外れ止め付です。壁面に設置し、物掛けや、チェーン・ロープの端末金具として。

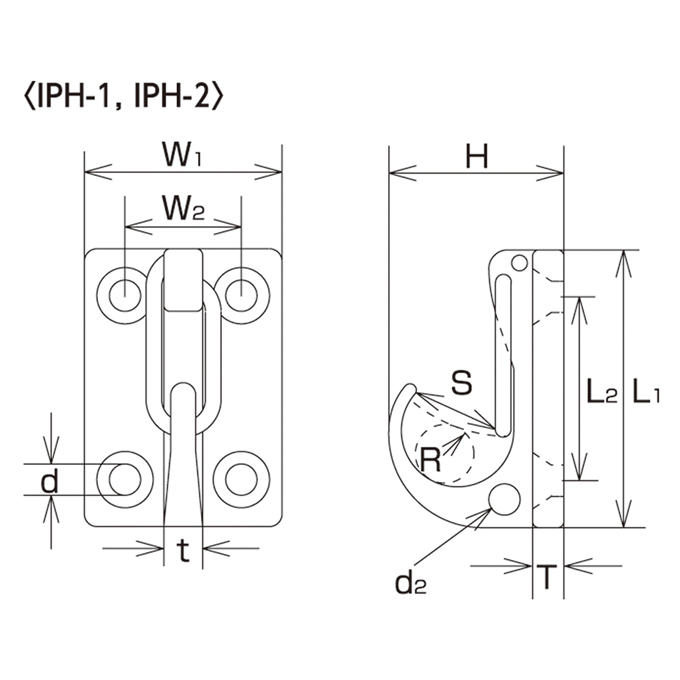

      サイズ表

      ウォールフックIP型

      材質：ステンレス SUS304

      （mm）
      品番 L1 L2 H W1 W2 S R d d2 T t Weight
      (g)      		 参考使用荷重 定価(円)/個 梱包
      単位
      (kgf) (kN) 税込 本体
      IPH-0 42 - 23 32 20 10 2.5 5.2 - 3.5 4.5 28 10 0.10 1,221 1,110 20
      IPH-1 44 29 29 32 19 13 3.5 5.2 4.5 4.5 6 63 15 0.15 1,837 1,670 20
      IPH-2 53 35 35 38.5 23 15 4 6.2 4.5 5 7.2 102 20 0.20 2,266 2,060 20
