品番：CW

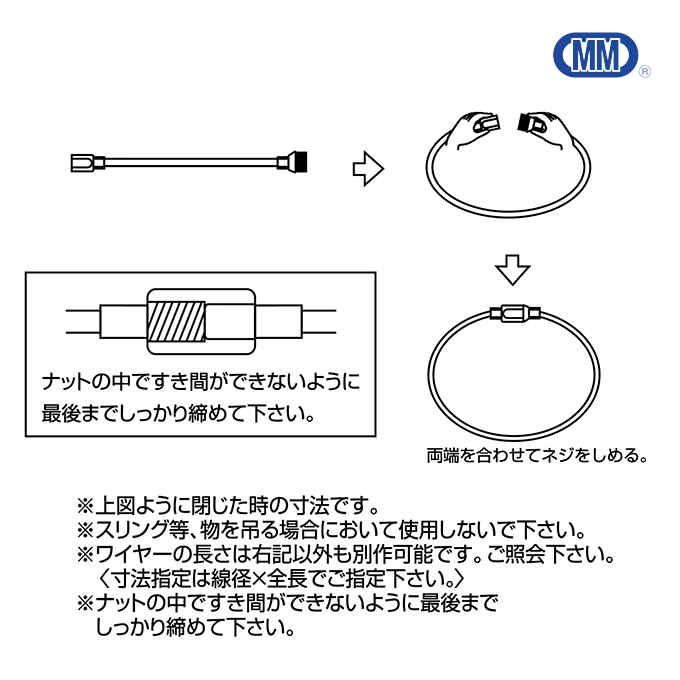

両端を合わせてねじを締めて閉じます。チェーン・ワイヤー・ロープなどの連結や、端末の金具のジョイントに適しています。スリング等、物を吊る場合において使用しないでください。

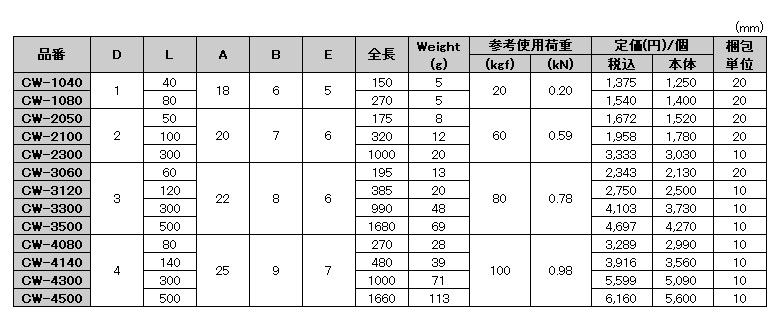

サイズ表

ワイヤーキャッチ

材質：ステンレス SUS304

（mm）

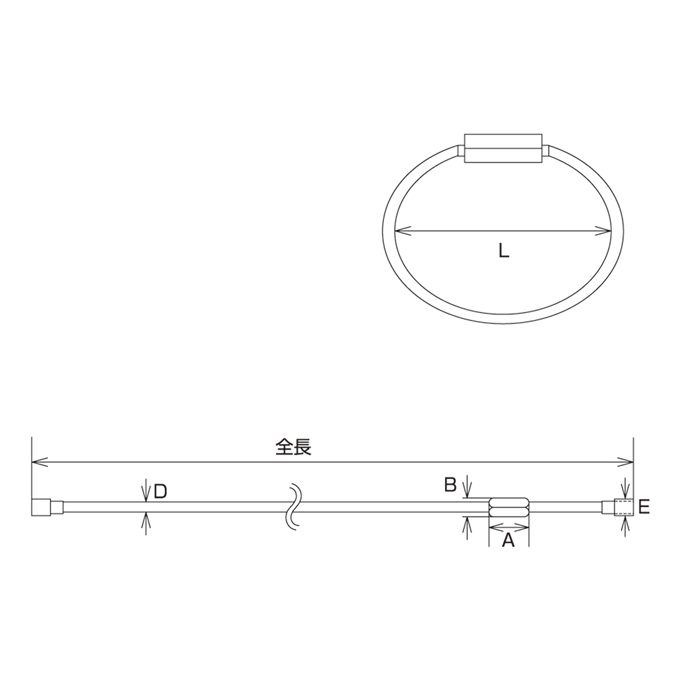

品番	D	L	A	B	E	全長	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	A	B	E	全長	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
CW-1040	1	40	18	6	5	150	5	20	0.20	1,375	1,250	20
CW-1080	1	80	18	6	5	270	5	20	0.20	1,540	1,400	20
CW-2050	2	50	20	7	6	175	8	60	0.59	1,672	1,520	20
CW-2100	2	100	20	7	6	320	12	60	0.59	1,958	1,780	20
CW-2300	2	300	20	7	6	1000	20	60	0.59	3,333	3,030	10
CW-3060	3	60	22	8	6	195	13	80	0.78	2,343	2,130	20
CW-3120	3	120	22	8	6	385	20	80	0.78	2,750	2,500	10
CW-3300	3	300	22	8	6	990	48	80	0.78	4,103	3,730	10
CW-3500	3	500	22	8	6	1680	69	80	0.78	4,697	4,270	10
CW-4080	4	80	25	9	7	270	28	100	0.98	3,289	2,990	10
CW-4140	4	140	25	9	7	480	39	100	0.98	3,916	3,560	10
CW-4300	4	300	25	9	7	1000	71	100	0.98	5,599	5,090	10
CW-4500	4	500	25	9	7	1660	113	100	0.98	6,160	5,600	10

※ワイヤーの長さは別作可能です。ご照会ください。
（寸法指定は線径×全長でご指定ください）
※ナットの中で隙間が出来ないように最後までしっかり締めてください。
