OQC-10 規格・寸法・耐荷重一覧- 株式会社水本機械製作所ステンレスチェーン・金具・ジョイント・メーカー

5,850円 (本体価格)

品番：OQC-10

CADをダウンロード

スクエアーキャッチ OQC-10のCADをダウンロード

フォームに入力いただいたメールアドレス宛てに、担当者よりご連絡させていただきます。
複数商品のCADをダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

このたびはCADデータのご依頼をいただき、誠にありがとうございます。
ご入力いただいた内容を確認のうえ、担当者より個別にお送りいたします。
万が一お客様の情報に不備があった場合は、お電話やメールなどでご確認させて頂く場合がございますので、あらかじめご了承ください。
万が一、連絡がない場合は、
迷惑メールフォルダをご確認いただくか、079-246-2501までご連絡ください。

閉じる

図面をダウンロード

スクエアーキャッチ OQC-10の図面をダウンロード

フォームに入力いただいたメールアドレスに、ダウンロードURLが記載されたメールが届きます。
複数商品の図面をダウンロードしたい場合は、お問い合わせフォームよりお問い合わせください。
mizumoto-mm.co.jpからのメールを受信できるように設定してください。
個人情報保護方針に同意いただける方のみ送信ください。

お名前	姓名
貴社名
部署名
郵便番号
都道府県
市区町村
以降の住所・番地
建物名・部屋名
電話番号
メールアドレス

メッセージが送信されました。

入力いただきましたメールアドレスにファイルのダウンロードリンクが記載されておりますので、ご利用ください。

万一メールが届かない場合は、お手数ですがお問い合わせフォームからお問い合わせください。

閉じる

360°回転します。幅のあるベルトなど使用できます。ゴムや繊維などのベルト状の平たいもの同士の連結金具として。ベルトを通して引っ張った場合の参考使用荷重です。

サイズ表

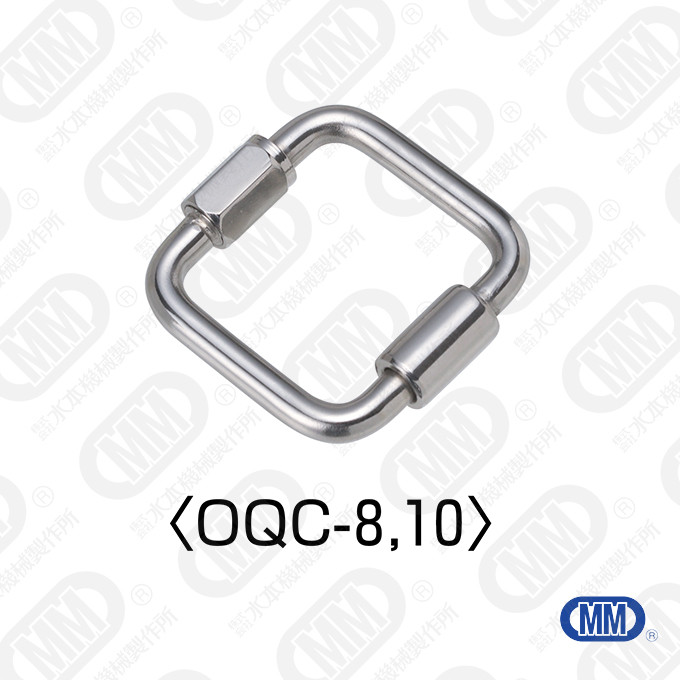

スクエアーキャッチ

材質：ステンレス SUS304

（mm）

品番	D	L	B1	B2	E	Weight (g)	参考使用荷重		定価(円)/個		梱包単位
品番	D	L	B1	B2	E	Weight (g)	(kgf)	(kN)	税込	本体	梱包単位
OQC-5	5	40	22	17	6.6	31	110	1.08	4,147	3,770	20
OQC-6	6	46	26	21	7.6	47	200	1.96	4,433	4,030	20
OQC-8	8	50	45	39	10.3	106	250	2.45	5,038	4,580	20
OQC-10	10	65	55	46	12.5	210	300	2.94	6,435	5,850	10

※ベルトを通して引っ張った場合の参考使用荷重です。
※360度回転します。
